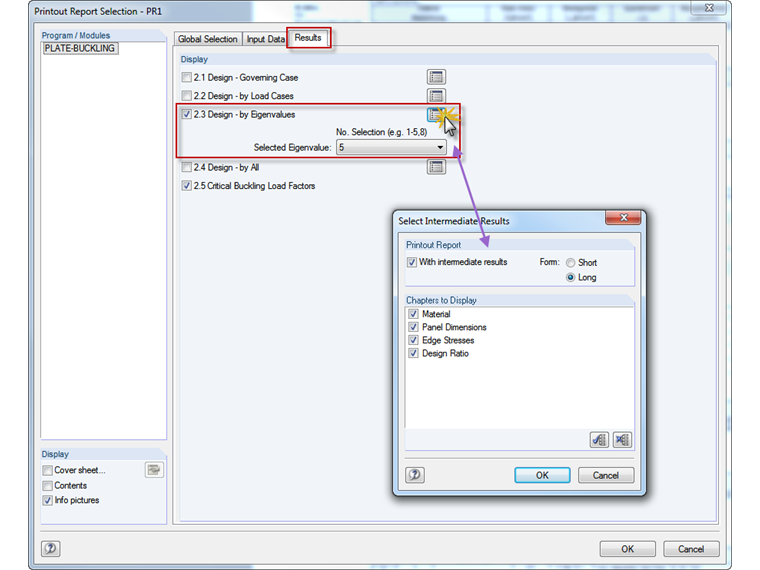

Wystarczy zdefiniować odpowiednie numery postaci wyboczenia w polu wyboru opcji „Obliczenia według wartości własnych”. Z tego względu nie jest konieczne drukowanie wszystkich analiz wyboczenia dla wszystkich wartości własnych.
Wybrane dane wyjściowe wartości własnych wraz z analizą wyboczenia
Durch die Selektionsmöglichkeiten im Ausdruckprotokoll können einzelne Beulfiguren mit zugehörigem Beulnachweis in Kurz- oder Langfassung der Detailergebnisse dargestellt werden.
