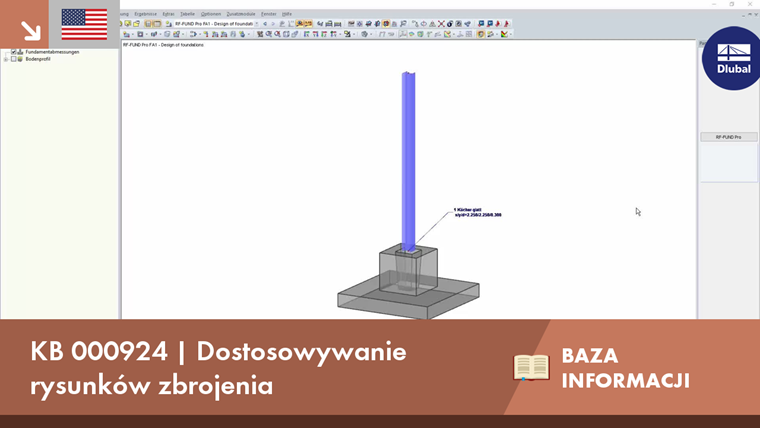

Dopasowywanie rysunków zbrojeniowych

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W RF- / FOUNDATION Pro rysunki zbrojenia są wyświetlane po zaprojektowaniu fundamentu, w którym można zapisać wszystkie niezbędne konstrukcje stali zbrojeniowej.

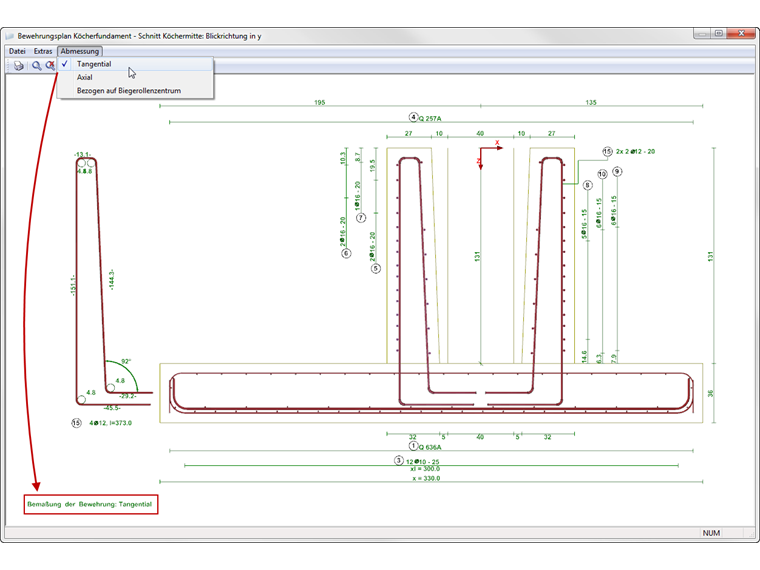

W przypadku przedłużeń można również dostosować odniesienie do wymiarów zbrojenia. W tym celu należy otworzyć menu 'Wymiary' w oknie rysunku zbrojenia, w którym można wybrać jedną z następujących opcji:

  • Styczny
  • Osiowe
  • W stosunku do środka zagięcia pręta

Wybrane odniesienie wymiaru znajduje się w lewym dolnym rogu rysunku.

Wymiarowanie można dostosować również później w protokole wydruku. W tym celu w protokole wydruku znajduje się opcja „Wybór”. Wybór ten można również zmienić później w oknie dialogowym „Wyświetlane rysunki zbrojenia”.

Autor

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Product Engineering & Customer Support

Słowa kluczowe

FOUNDATION rysunek zbrojenia Zbrojenie Rzut średnica zagięcia pręta Styczny Osiowe Wymiarowanie
