Przeguby plastyczne w RFEM 6

Definiowanie przegubów plastycznych w RFEM 6

Przeguby plastyczne są niezbędne w analizie Pushover (POA) jako nieliniowej statycznej metodzie analizy sejsmicznej konstrukcji. W obecnym badaniu do konstrukcji zastosowano wstępnie określone obciążenie boczne, które jest stale zwiększane w celu zidentyfikowania formacji plastycznych i plastycznych połączeń, jak również obciążenia, przy którym następuje uszkodzenie różnych elementów.

Nieliniowe zachowanie konstrukcji jest reprezentowane przez krzywą nośności lub krzywą pushover jako krzywa obciążenia-odkształcenia zaistniałej siły tnącej w zależności od poziomego przemieszczenia dachu budynku.

Krzywe pushover można tworzyć za pomocą przegubów plastycznych. W programie RFEM 6 przeguby plastyczne można zdefiniować jako przeguby pręta dostępne w nawigatorze jako „Typy dla prętów” (Zdjęcie 1).

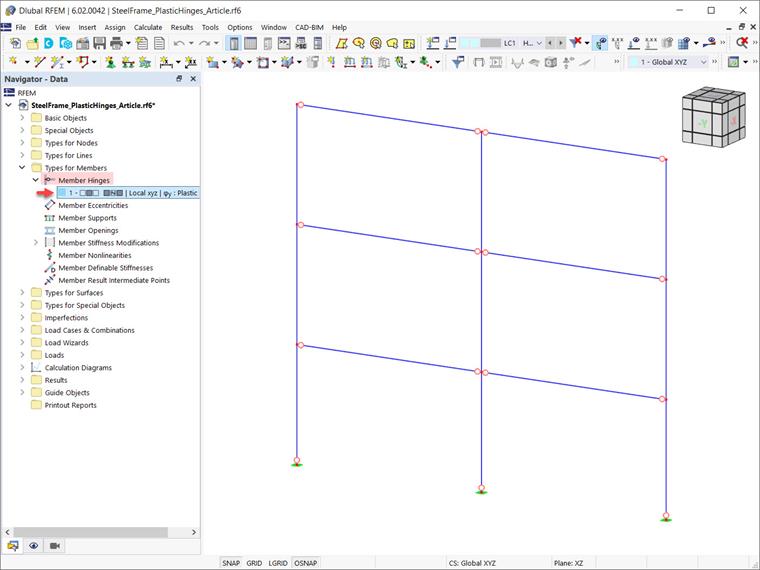

1 Przeguby prętowe w RFEM 6

Za pomocą opcji „Plastyczny” nieliniowo działającej składowej przegubu można wybrać cztery możliwości (zdjęcie 2):

• Dwuliniowy
• Wykres
• MES 356 | sztywny
• FEMA 356 | Sprężyste

Przeguby zgodne z EN 1998-3 są w fazie opracowywania i będą dostępne wkrótce.

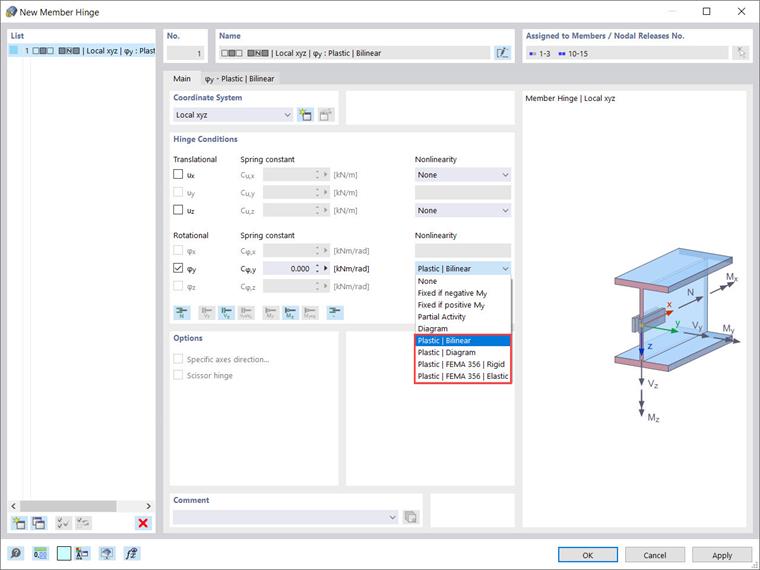

2 Wybór nieliniowości przegubu

Jako przykład w tym artykule utworzymy przegub plastyczny z opcją „Plastyczny | Dwuliniowy”. Wybierając tę opcję, dostępna jest nowa zakładka, w której można zdefiniować właściwości obszarów plastycznych (zdjęcie 3). Właściwości w strefie ujemnej i dodatniej są takie same, dlatego pole wyboru „Antymetryczny” jest zaznaczone. Po usunięciu zaznaczenia tego pola wyboru możliwe jest również przypisanie różnych właściwości w strefie ujemnej i dodatniej.

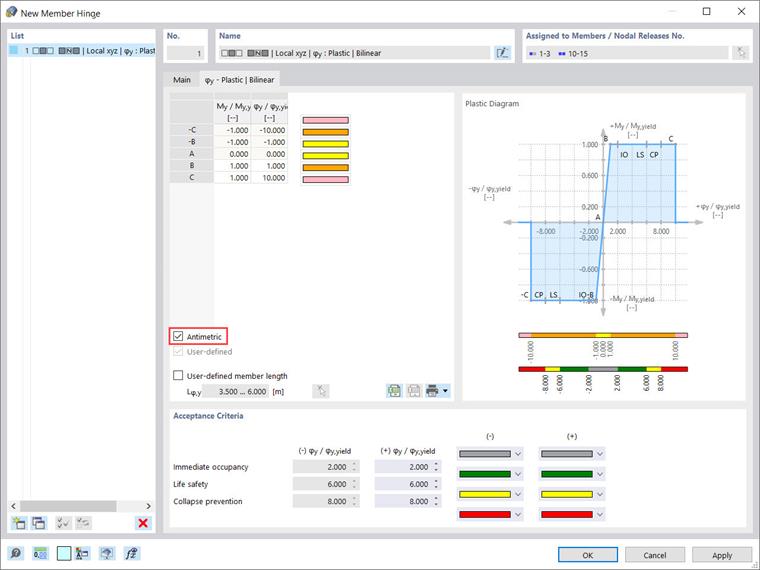

3 Definiowanie przegubu plastycznego z właściwościami dwuliniowymi

Właściwości obszarów plastycznych związane są z wartościami następujących stosunków: “M_y/M_y,yield ” i “φ_y/φ_y,yield ” (Zdjęcie 3). Na przykład przy wartości 1 dla M_y/M_y,playd, przekrój zaczyna uginać się po osiągnięciu momentu plastycznego.

W tym miejscu należy zauważyć, że prawidłowe zdefiniowanie długości pręta jest również ważne, ponieważ wpływa ona na obliczanie sztywności przegubu plastycznego. Chociaż długość pręta jest automatycznie rozpoznawana na podstawie długości prętów, do których przypisano przegub, istnieje możliwość określenia długości pręta zdefiniowanej przez użytkownika dla przegubu poprzez zaznaczenie odpowiedniego pola wyboru.

Następnie w sekcji „Kryteria odbioru” tego okna dialogowego można zdefiniować wartości graniczne kryteriów uplastycznienia, które będą stosowane ze względu na bezpieczeństwo budynku (rys. 3). Opis kryteriów akceptacji znajduje się w normach.

Na przykład, wartość 6,0 dla φ/φ_{granicy plastyczności} oznacza, że wartość krytyczna dla „bezpieczeństwa życia” zostaje osiągnięta, gdy odkształcenia plastyczne są sześciokrotnie większe niż w momencie osiągnięcia granicy plastyczności.

Na koniec, w sekcji „Wykres plastyczny” w prawym górnym rogu okna dialogowego znajdują się informacje o przypisanych właściwościach przegubu plastycznego oraz polach kryteriów akceptacji (rys. 3).
