Odpowiedź:

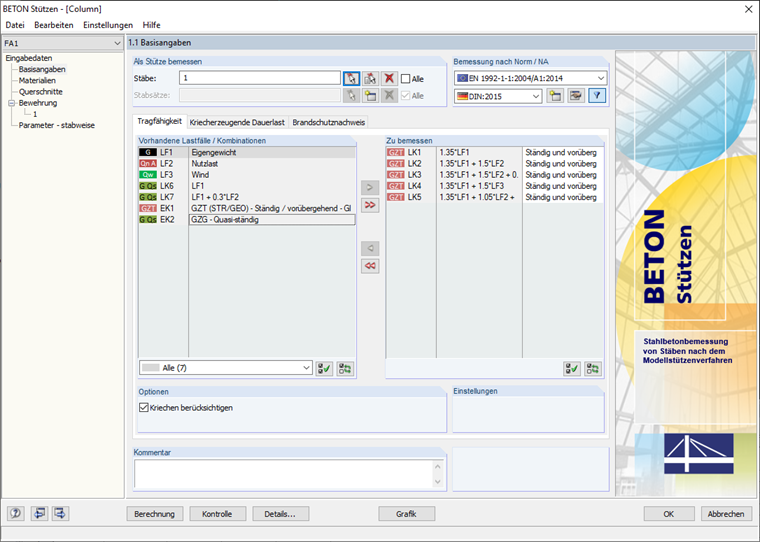

RF-/CONCRETE Columns oblicza słupy przy użyciu metody nominalnej krzywizny, która uwzględnia niepożądany mimośród. Z tego względu nie ma konieczności definiowania przypadku obciążenia imperfekcją w programie RFEM/RSTAB.
Pytanie
Czy podczas korzystania z modułu dodatkowego RF-/CONCRETE Columns muszę definiować imperfekcje słupa jako przypadek obciążenia w programie RFEM/RSTAB?
Czy mają Państwo jakieś pytania?
Długość: 00:00:55 min
Funkcja produktu
Długość: 00:00:45 min
Wydarzenie
Długość: 00:00:00 min
Długość: 00:00:00 min
Funkcja produktu
Długość: 00:00:56 min
Długość: 00:00:00 min
Bei der Berechnung der Schnittgrößen für den Knicknachweis mit dem Verfahren mit Nennkrümmung in RF-BETON Stützen müssen die erforderlichen Exzentrizitäten ermittelt werden.
In RF-/BETON Stützen können die Knicklängen für Stützen automatisch ermittelt werden. In diesem Beitrag wird beschrieben, welche Eingaben dabei gemacht werden müssen und wie die Berechnung der Knicklängen abläuft.
Obliczenia ze względu na zmęczenie zgodnie z EN 1992-1-1 należy przeprowadzać w przypadku elementów konstrukcyjnych, które są poddane działaniu dużych zakresów naprężeń i/lub wielu zmianom obciążenia. W takim przypadku obliczenia dla betonu i zbrojenia są przeprowadzane osobno. Dostępne są dwie alternatywne metody obliczeniowe.
W tym artykule opisano na przykładzie płyty z betonu włóknistego, które wpływają na zastosowanie różnych metod całkowania i różnej liczby punktów całkowania na wynik obliczeń.
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia przeprowadzenie uproszczonych obliczeń odporności ogniowej według EN 1992-1-2 dla słupów (Przekrój 5.3.2) i belek (Sekcja 5.6).
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia wymiarowanie prętów i powierzchni ze względu na zmęczenie zgodnie z EN 1992-1-1, rozdział 6.8.
W przypadku obliczeń zmęczenia można opcjonalnie wybrać dwie metody lub poziomy obliczeniowe w konfiguracjach obliczeniowych:
- Poziom obliczeniowy 1: Obliczenia uproszczone wg. do 6.8.6 i 6.8.7(2) Kryterium uproszczone jest stosowane dla częstych kombinacji oddziaływań zgodnie z EN 1992-1-1, rozdział 6.8.6 (2) oraz EN 1990, równ. (6.15b) wraz z obciążeniami od ruchu drogowego w stanie użytkowalności. Dla stali zbrojeniowej sprawdzany jest maksymalny zakres naprężeń zgodnie z 6.8.6. Naprężenie ściskające w betonie jest określane za pomocą górnego i dolnego dopuszczalnego naprężenia zgodnie z 6.8.7(2).
- Poziom analizy 2: Obliczanie równoważnego naprężenia niszczącego zgodnie z 6.8.5 i 6.8.7(1) (uproszczone obliczenia na zmęczenie): Obliczenia z wykorzystaniem zakresów równoważnych naprężeń niszczących są przeprowadzane dla kombinacji zmęczeniowych, zgodnie z EN 1992-1-1, rozdział 6.8.3, równ. (6.69) o specyficznie zdefiniowanym oddziaływaniu cyklicznym Qfat .
W rozszerzeniu Projektowanie konstrukcji betonowych można przeprowadzać obliczenia sejsmiczne dla prętów żelbetowych zgodnie z EC 8. Są to między innymi następujące funkcje:
- Konfiguracje obliczeń sejsmicznych
- Rozróżnianie klas ciągliwości DCL, DCM, DCH
- Możliwość przeniesienia współczynnika odpowiedzi z analizy dynamicznej
- Sprawdzenie wartości granicznej współczynnika odpowiedzi
- Weryfikacja nośności dla "Wytrzymały słup - słaba belka"
- Uszczegółowienie i reguły szczególne dla współczynnika ciągliwości krzywizny
- Uszczegółowienie i reguły szczególne dla ciągliwości lokalnej
Porównując RF ‑ CONCRETE Columns z innym oprogramowaniem do obliczeń, otrzymuję inne wyniki. Jak wyjaśnić różnice?
Kryterium obliczeniowe dla VEd/VRd, c jest wyświetlane jako decydujące, chociaż należy zaprojektować zbrojenie na ścinanie. Brakuje również projektu VEd/VRds. Dlaczego?
Jaka metoda obliczeniowa jest podstawą do analizy stateczności w RF ‑ CONCRETE Columns?
Czy w RF ‑ CONCRETE Columns można wprowadzić zbrojenie ograniczone?
Czy w przypadku obliczeń odporności ogniowej początkowe wartości przebiegów temperatury można dostosować? Chciałbym na przykład dostosować początkową wartość zawartości wilgoci.
Czy podczas korzystania z modułu dodatkowego RF-/CONCRETE Columns muszę definiować imperfekcje słupa jako przypadek obciążenia w programie RFEM/RSTAB?
