Odpověď:

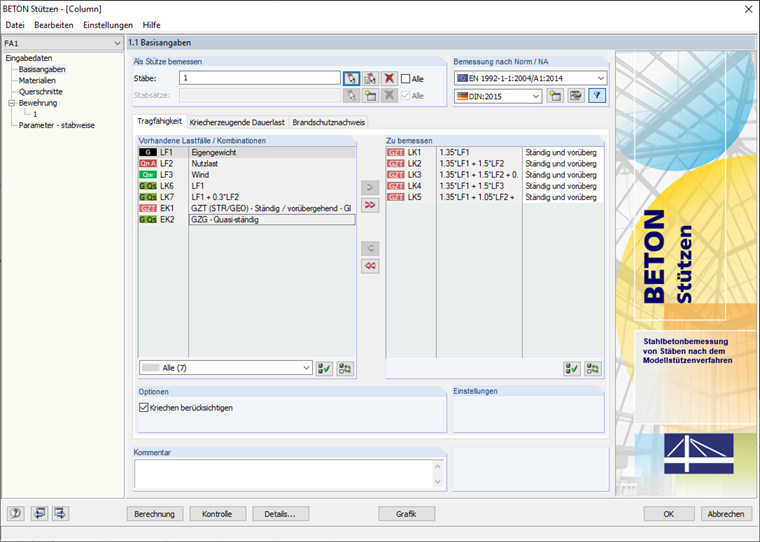

Přídavný modul RF-/CONCRETE Columns posuzuje sloupy metodou jmenovitého zakřivení, která zohledňuje nežádoucí excentricitu. Proto není nutné v programu RFEM/RSTAB definovat zatěžovací stav typu imperfekce.
Dotaz
Je nutné při použití přídavného modulu RF-/CONCRETE Columns v programu RFEM/RSTAB definovat imperfekce sloupu jako zatěžovací stav?
Máte nějaké otázky?
Délka: 00:00:51 min
Délka: 00:00:55 min
Délka: 00:58:31 min
Funkce programu
Délka: 00:00:45 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Při výpočtu vnitřních sil pro posouzení na vzpěr metodou jmenovité křivosti v modulu RF-CONCRETE Columns je třeba stanovit nutné výstřednosti.
V přídavném modulu RF-/CONCRETE Columns lze vzpěrné délky sloupů stanovit automaticky. V našem příspěvku popíšeme, které vstupní údaje je přitom třeba zadat a jak výpočet vzpěrných délek probíhá.
Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.
V tomto příspěvku vám na příkladu desky z drátkobetonu popíšeme, jaký vliv má na výsledek výpočtu použití různých integračních metod a různý počet integračních bodů.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
Při porovnání přídavného modulu RF-CONCRETE Columns s jiným programem pro posuzování dostávám odlišné výsledky. Jak lze tyto rozdíly vysvětlit?
Kritérium posouzení pro VEd/VRd, c se zobrazí jako rozhodující, přesto by měla být navržena smyková výztuž. Chybí také návrh VEd/VRds. Proč?
Jaká metoda výpočtu je základem pro posouzení stability v modulu RF -CONCRETE Columns?
Je možné v přídavném modulu RF-CONCRETE Columns zadat nerovnoměrnou výztuž?
Je možné upravit počáteční hodnoty průběhů teploty zadaných pro posouzení požární odolnosti? Například bych chtěl upravit počáteční hodnotu obsahu vlhkosti.
Je nutné při použití přídavného modulu RF-/CONCRETE Columns v programu RFEM/RSTAB definovat imperfekce sloupu jako zatěžovací stav?
