Pytanie

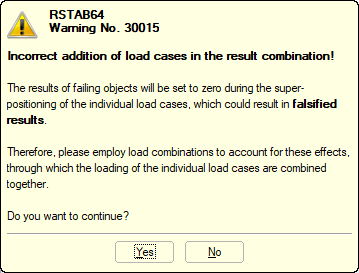

Po zastosowaniu modułu DYNAM Pro podczas obliczeń otrzymuję ostrzeżenie: „Nieprawidłowe dodawanie przypadków obciążeń w kombinacji wyników!” Co to znaczy?

Odpowiedź:

Komunikat o nieprawidłowym dodaniu przypadków obciążeń należy traktować jako wskazówkę: Pojawia się ona, gdy tylko przypadki obciążeń układu nieliniowego (na przykład za pomocą prętów rozciąganych) zostaną nałożone na żelbetowy.

Ponieważ efektywne są różne pręty, do każdego przypadku obciążenia może odpowiadać inny układ konstrukcyjny. W DYNAM Pro, podczas korzystania z analizy spektrum odpowiedzi, układ konstrukcyjny jest zlinearyzowany. Dlatego komunikat ten jest wyświetlany zawsze, gdy w modelu istnieją elementy nieliniowe.

Nieprawidłowe dodawanie przypadków obciążeń w kombinacji wyników
