Podczas kontroli poprawności pojawia się Błąd 727: "Podpora liniowa typu 'Ściana w Z' w linii nr ... nie ma połączenia z żadną poziomą powierzchnią”. Co mam zrobić?

Często zadawane pytania (FAQs)

Powrót do FAQ

946x

002486

2019-02-21

Pytanie

Podczas kontroli poprawności pojawia się Błąd 727: "Podpora liniowa typu 'Ściana w Z' w linii nr ... nie ma połączenia z żadną poziomą powierzchnią”. Co mam zrobić?

Odpowiedź:

Podpora liniowa typu „ściana” jest w rzeczywistości przeznaczona dla płyt stropowych, które np. spoczywają na ścianie murowanej na podłożu sprężystym. Dlatego narzędzie to jest dopuszczalne tylko w przypadku powierzchni poziomych. Sztywność sprężysta ściany jest obliczana i stosowana w obliczeniach.

Jeżeli powierzchnie nie znajdują się w pozycji poziomej, sprężynę należy wprowadzić ręcznie.

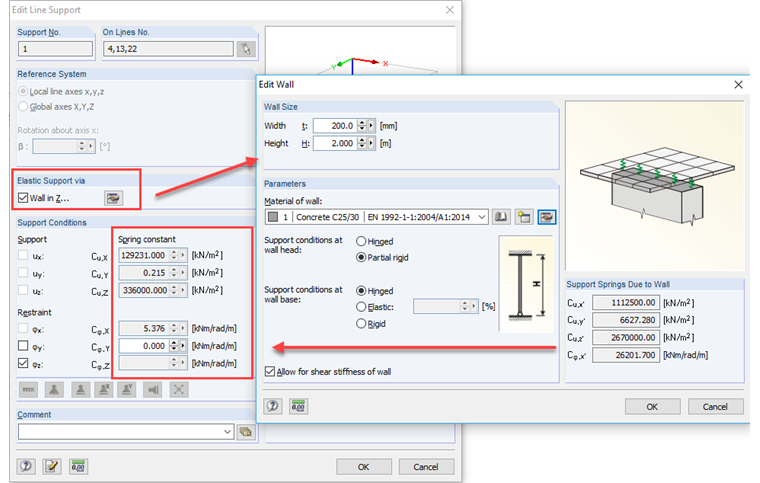

Aby zastosować sztywności sprężyste ściany jako punkt odniesienia do własnego wprowadzenia, można najpierw zdefiniować ścianę, a następnie odznaczyć opcję "Ściana": określone właściwości sprężyny pozostają w polach wprowadzania i mogą być modyfikowane.

Błąd 727

Definiowanie podpory liniowej dla "Ściany"
