Odpowiedź:

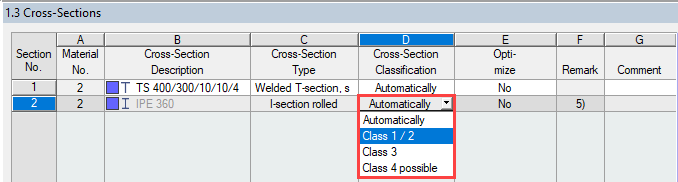

Ręczna klasyfikacja przekrojów jest możliwa w oknie 1.3 „Przekroje” (patrz rysunek).
W przypadku przekrojów ogólnych dostępne są przekroje klas 3 i 4, a w przypadku wielu popularnych przekrojów wszystkie klasy 1-4.
Pytanie
Mam przekrój, w którym można pominąć wyboczenie lokalne. Czy mogę ręcznie sklasyfikować przekrój i w ten sposób uniknąć klasy 4 przekroju?
