Antwort:

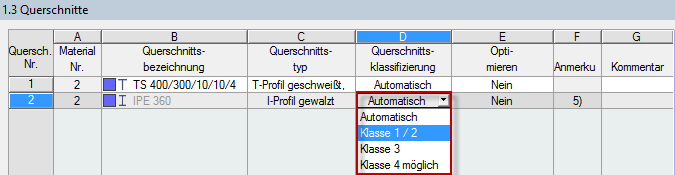

Eine manuelle Querschnittsklassifizierung ist in Maske 1.3 "Querschnitte" möglich (siehe Bild).
Für Allgemeine Querschnitte stehen die Querschnittsklassen 3 und 4 zur Verfügung, für viele gängige Profile alle Querschnittsklassen 1 bis 4.
Frage
Ich habe ein Profil, bei dem lokales Beulen vernachlässigt werden kann. Kann ich den Querschnitt manuell klassifizieren und somit die Querschnittsklasse 4 umgehen?
