Odpowiedź:

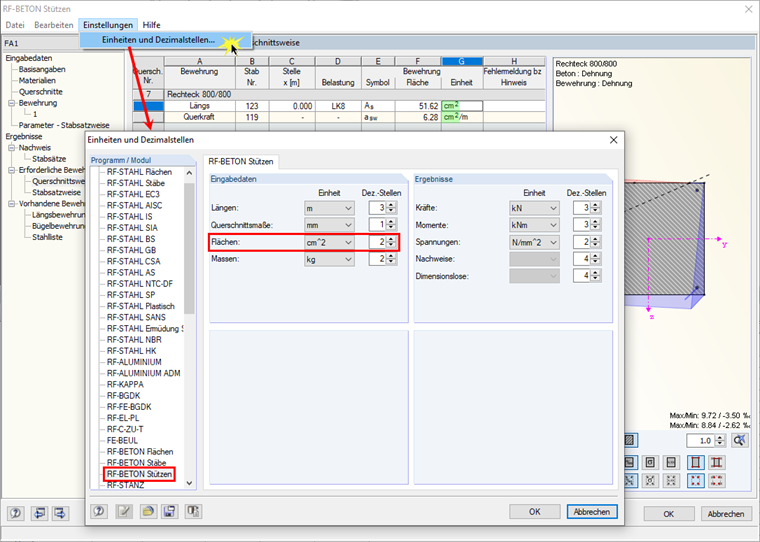

W module dodatkowym RF CONCRETE Columns jednostki można dostosować za pomocą menu Ustawienia.Aby dostosować jednostkę dla wymaganego obszaru zbrojenia, zmień jednostkę dla „Powierzchni”.
Pytanie
Wie kann ich in RF-BETON Stützen die Einheiten für die erforderliche Bewehrung umstellen?Zawsze widzę [m²] zamiast [cm²].
