Antwort:

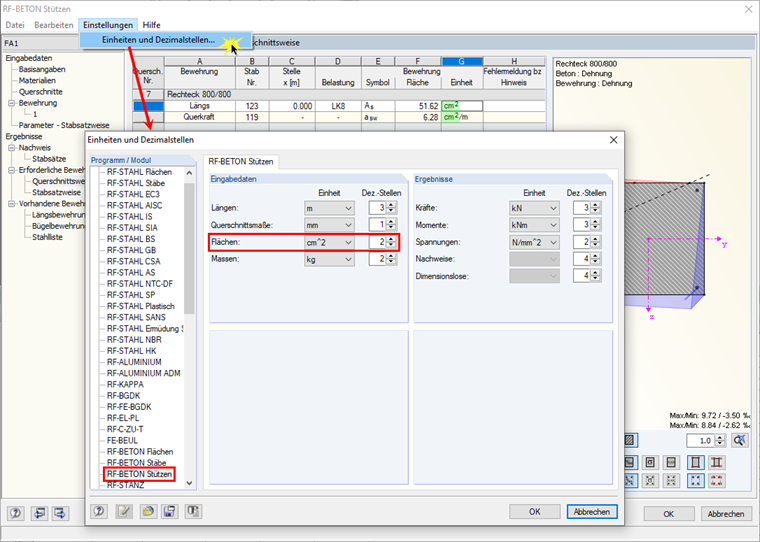

Im Modul RF-BETON Stützen können Sie die Einheiten über das Einstellungen-Menü anpassen.Um die Einheit für den erforderlichen Bewehrungsquerschnitt anzupassen, ändern Sie die Einheit für die "Flächen" ab.
Frage
Wie kann ich in RF-BETON Stützen die Einheiten für die erforderliche Bewehrung umstellen?Bei mir werden anstatt [cm²] immer [m²] angezeigt.
Haben Sie irgendwelche Fragen?
Länge: 00:00:55 min
Produkt-Feature
Länge: 00:00:45 min
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Bei der Berechnung der Schnittgrößen für den Knicknachweis mit dem Verfahren mit Nennkrümmung in RF-BETON Stützen müssen die erforderlichen Exzentrizitäten ermittelt werden.
In RF-/BETON Stützen können die Knicklängen für Stützen automatisch ermittelt werden. In diesem Beitrag wird beschrieben, welche Eingaben dabei gemacht werden müssen und wie die Berechnung der Knicklängen abläuft.
Der Ermüdungsnachweis nach EN 1992-1-1 ist für tragende Bauteile zu führen, welche großen Spannungsschwingbreiten und/oder vielen Lastwechseln ausgesetzt sind. Die Nachweise für den Beton und für die Bewehrung werden separat geführt. Es stehen zwei alternative Nachweismethoden zur Verfügung.
In diesem Artikel wird für Sie am Beispiel einer Platte aus Stahlfaserbeton beschrieben, welchen Einfluss die Verwendung unterschiedlicher Integrationsmethoden und einer unterschiedlichen Anzahl an Integrationspunkten auf das Berechnungsergebnis hat.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:
- Erdbebenbemessungskonfigurationen
- Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
- Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
- Prüfen des Grenzwertes für den Verhaltensbeiwert
- Kapazitätsnachweise 'Strong column – weak beam'
- Konstruktionsregeln für den Nachweis der Krümmungsduktilität
- Konstruktionsregeln für örtliche Duktilität
Bei einem Vergleich zwischen RF-BETON Stützen und einem anderen Bemessungsprogramm erhalte ich abweichende Ergebnisse. Wie sind die Unterschiede zu erklären?
Das Nachweiskriterium für VEd/VRd,c wird als maßgebend ausgegeben, obwohl eine Querkraftbewehrung ausgelegt werden soll. Außerdem fehlt der Nachweis VEd/VRds. Warum ist das so?
Welches Berechnungsverfahren liegt dem Stabilitätsnachweis in RF-BETON Stützen zugrunde?
Kann in RF-BETON Stützen auch eine gestaffelte Bewehrung eingegeben werden?
Wie kann man für die Bemessung von Stabtragwerken aus Stahlbeton einen Durchmesser für die Bewehrungsstäbe wählen, der nicht in der Liste möglicher Durchmesser vorhanden ist?
Wie kann man in RF BETON Stützen die ermittelte vorhandene Längsbewehrung im Nachhinein reduzieren?
