Odpowiedź:

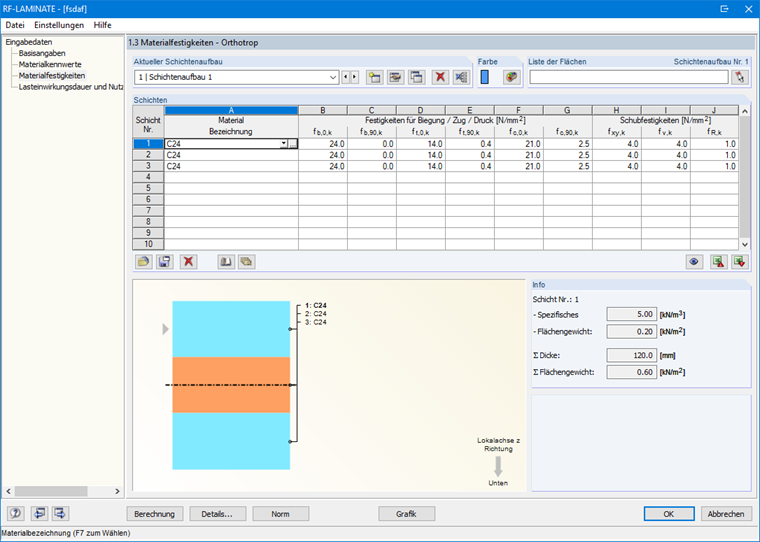

Automatyczne uwzględnienie współczynników nie jest możliwe. Można jednak uwzględnić współczynniki bezpośrednio w strukturze warstwowej, dostosowując odpowiednio wytrzymałości (patrz rysunek).
Pytanie
Czy jest możliwe automatyczne uwzględnienie współczynnika wytrzymałości układu ksys lub współczynnika uwzględnienia lokalnej koncentracji obciążeń km,loc w wymiarowaniu drewna klejonego krzyżowo w RF-LAMINATE?
