Czy w projekcie odporności ogniowej można wyświetlić temperaturę krytyczną?

Odpowiedź

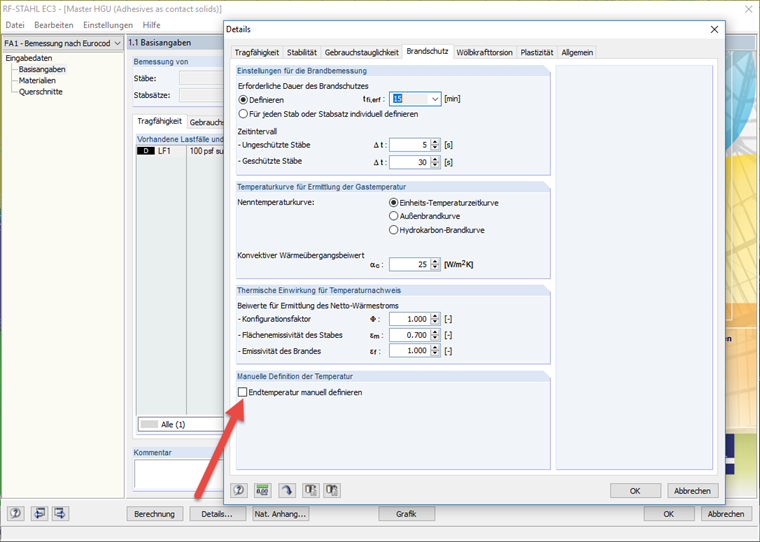

W programie można wprowadzić temperaturę końcową ze stali. Funkcja ta została zastosowana, aby na przykład wykorzystać wyniki z rzeczywistych zdarzeń pożarowych lub miejsc badań ogniowych i przeprowadzać analizy z dokładniejszą temperaturą, ponieważ wzrost temperatury jest zazwyczaj podzielony na kilka faz podczas rzeczywistego opalania, a zatem jest korzystniejszy dla projekt.

W przypadku analizy w płaszczyźnie temperatury wykazuje się, że najwyższa temperatura występująca w składowej konstrukcyjnej jest mniejsza niż krytyczna temperatura stali. Krytyczną temperaturą stali jest temperatura, przy której opór konstrukcji jest tak duży, jak obciążenie wynikające z obciążeń mechanicznych.

Nie jest to konstrukcja zgodna z ULS, ponieważ w tym przypadku nie są przeprowadzane analizy stateczności. Z tego względu niniejszy sposób można wykorzystać do wstępnego obliczenia elementu konstrukcyjnego, na przykład poprzez obliczenie temperatury krytycznej przy użyciu stopnia obciążenia momentem. Ta metoda nie jest dostępna bezpośrednio, ale istnieje możliwość iteracyjnego określenia temperatury krytycznej przez podanie temperatury, ale zaleca się, aby uwzględnić analizę stateczności. Temperatura krytyczna może być mniejsza niż temperatura we wzorcu w Eurokodzie, ponieważ jak zwykle nie jest uwzględniana analiza stateczności.

Słowa kluczowe

Odporność ogniowa Temperatura krytyczna
