Odpowiedź:

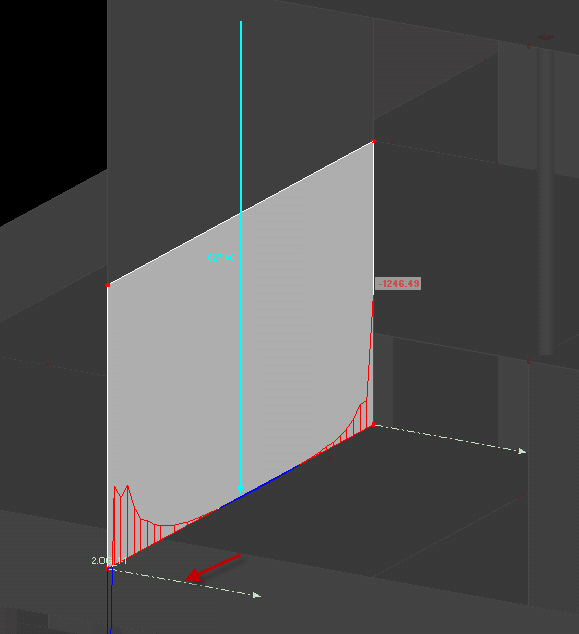

Aby w wybranych opcjach możliwe było wyświetlenie także wypadkowej przekroju, w wybranym widoku musi być widoczny sam przekrój.Dlatego podczas tworzenia widoku częściowego należy wybrać odpowiedni przekrój, który ma zostać wyświetlony.
Pytanie
Przekrój nie jest wyświetlany w wybranym widoku częściowym, co mogę zrobić?
Dlatego podczas tworzenia widoku częściowego należy wybrać odpowiedni przekrój, który ma zostać wyświetlony.
Czy mają Państwo jakieś pytania?
Długość: 00:00:55 min
Długość: 00:52:52 min
Długość: 00:01:02 min
Długość: 00:01:27 min
Baza informacji
Długość: 00:00:31 min
Baza informacji
Długość: 00:00:22 min
Długość: 00:01:33 min
Wymiana danych między RFEM 6 i Allplan może odbywać się przy użyciu różnych formatów plików. W artykule przedstawiono wymianę danych dla wyznaczonego zbrojenia powierzchniowego z wykorzystaniem interfejsu ASF. Pozwala to na wyświetlenie wartości zbrojenia z RFEM jako krzywych konturu lub kolorowych obrazów zbrojenia w Allplan.
Aby można było przeprowadzić obliczenia push-over, należy zdefiniowaną krzywą nośności przekształcić do postaci uproszczonej. Tak zwana metoda N2 jest opisana w Eurokodzie EN 1998. Ten artykuł powinien pomóc w wyjaśnieniu, co oznacza bilinearyzacja zgodnie z metodą N2.
W tym artykule skrzynia na towary ciężkie jest obliczana zgodnie z wytycznymi Bundesverband Holzpackmittel (HPE). Obliczane są przypadki obciążeń dla obsługi dźwigiem i transportu morskiego.
Zarówno analiza drgań własnych, jak i analiza spektrum odpowiedzi przeprowadzane są na modelach liniowych Jeżeli w modelu występują nieliniowości, podlega on linearyzacji, dzięki czemu elementy nieliniowe nie są brane pod uwagę w dalszej analizie. Mogą to być na przykład pręty rozciągane, podpory nieliniowe lub przeguby nieliniowe. Celem artykułu jest pokazanie, w jaki sposób można je traktować w analizie dynamicznej.
Utwórz linie pomocnicze z opisem lub bez, aby wyświetlić raster budynku! Pozycję linii pomocniczych można zablokować, aby np. uniknąć ich przypadkowego przesunięcia.
Ponadto można przykleić linie pomocnicze do węzłów, aby również przesunąć przyklejone węzły. To znacznie ułatwia pracę!
Przejdź do filmu
Analiza pushover jest zarządzana przez nowo wprowadzony typ analizy w kombinacjach obciążeń. W tym miejscu można wybrać poziomy rozkład i kierunek obciążenia, obciążenie stałe, żądane spektrum odpowiedzi do określenia docelowego przemieszczenia oraz ustawienia analizy pushover.
W ustawieniach analizy pushover można zmodyfikować przyrost obciążenia poziomego i określić warunek zatrzymania dla analizy. Ponadto użytkownik może bez problemu dostosować precyzyjność iteracyjnego definiowania przesunięcia docelowego.
- Uwzględnienie nieliniowego zachowania komponentu przy użyciu standardowych przegubów plastycznych dla stali (FEMA 356, EN 1998-3) i nieliniowego zachowania materiału (mur, stal - bilinearnie, krzywe robocze zdefiniowane przez użytkownika)
- Bezpośredni import mas z przypadków obciążeń lub kombinacji w celu przyłożenia stałych obciążeń pionowych
- Zdefiniowane przez użytkownika specyfikacje dotyczące uwzględniania obciążeń poziomych (ujednoliconych ze względu na postać drgań lub równomiernie rozłożonych na wysokości mas)
- Wyznaczanie krzywej pushover z możliwością wyboru kryterium granicznego obliczeń (zawalenie lub odkształcenie graniczne)
- Transformacja krzywej pushover w spektrum nośności (format ADRS, układ o jednym stopniu swobody)
- Bilinearyzacja spektrum nośności zgodnie z EN 1998-1:2010 + A1:2013
- Transformacja zastosowanego spektrum odpowiedzi w wymagane spektrum (format ADRS)
- Wyznaczanie docelowego przemieszczenia zgodnie z EC 8 (metoda N2 zgodnie z Fajfar 2000)
- Graficzne porównanie nośności i wymaganego spektrum
- Graficzna ocena kryteriów akceptacji zdefiniowanych przegubów plastycznych
- Wyświetlanie wyników obliczeń iteracyjnych docelowego przemieszczenia
- Dostęp do wszystkich wyników analizy statyczno-wytrzymałościowej w poszczególnych poziomach obciążenia
Podczas obliczeń wybrane obciążenie poziome jest zwiększane w krokach obciążenia. Statyczna analiza nieliniowa jest przeprowadzana dla każdego kroku obciążenia, aż do osiągnięcia określonego warunku granicznego.
Wyniki analizy pushover są obszerne. Z jednej strony konstrukcja jest analizowana pod kątem odkstałceń. Można to przedstawić za pomocą linii siła-odkształcenie układu (krzywa nośności). Z drugiej strony, wpływ spektrum odpowiedzi można wyświetlić w oknie ADRS (Acceleration-Displacement Response Spectrum). Docelowe przemieszczenie jest określane w programie automatycznie na podstawie tych dwóch wyników. Proces można ocenić graficznie oraz w tabelach.
Poszczególne kryteria akceptacji można następnie przeanalizować i ocenić graficznie (dla następnego kroku obciążenia docelowego przemieszczenia, ale także dla wszystkich innych kroków obciążenia). Wyniki analizy statycznej są również dostępne dla poszczególnych kroków obciążenia.
Obliczyłem dźwigar skrzynkowy. Jakich wyników powierzchniowych lub naprężeń powierzchniowych mogę użyć do oceny zachowania się blach wyboczeniowych?
Jak wyświetlić model bez skali kolorów na wydruku?
Podczas otwierania modelu w przeglądarce otrzymuję komunikat, że należy usunąć siatkę ES. W ten sposób również wyniki zostaną usunięte. Co możemy zrobić?
Czy wygenerowane obciążenie można również przekształcić w "rzeczywiste" obciążenie prętowe?
Jak mogę utworzyć nieprzelotowy otwór w bryle?
Dlaczego moje wytyczne są tak długie? Czy mogę je nieco skrócić?
