Odpowiedź:

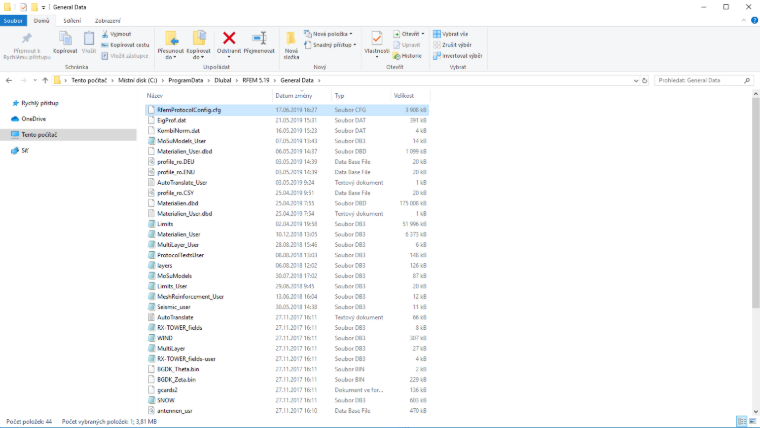

Podczas instalacji nowej wersji programu RFEM szablony raportu powinny zostać automatycznie przeniesione. Dane szablonu są przechowywane w pliku RfemProtocolConfig.cfg, który znajduje się w folderze C:\ProgramData\Dlubal\RFEM 5.xx\General Data\. Jeżeli w nowszej wersji plik zostanie skopiowany do tego samego folderu, szablony raportów będą dostępne po ponownym uruchomieniu programu.
Pytanie
Nowa wersja programu RFEM nie udostępnia zapisanych szablonów raportów, które utworzyłem w poprzednich wersjach. Jak mogę przenieść szablony do nowej wersji?
