Odpowiedź:

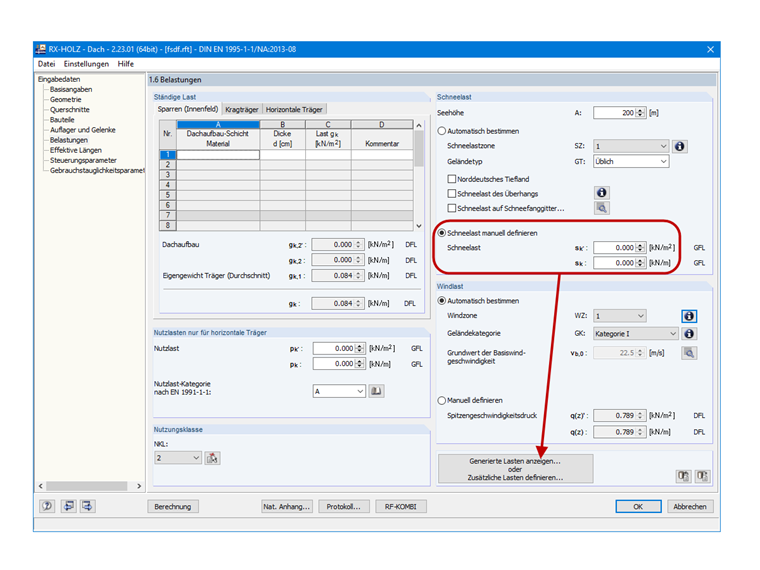

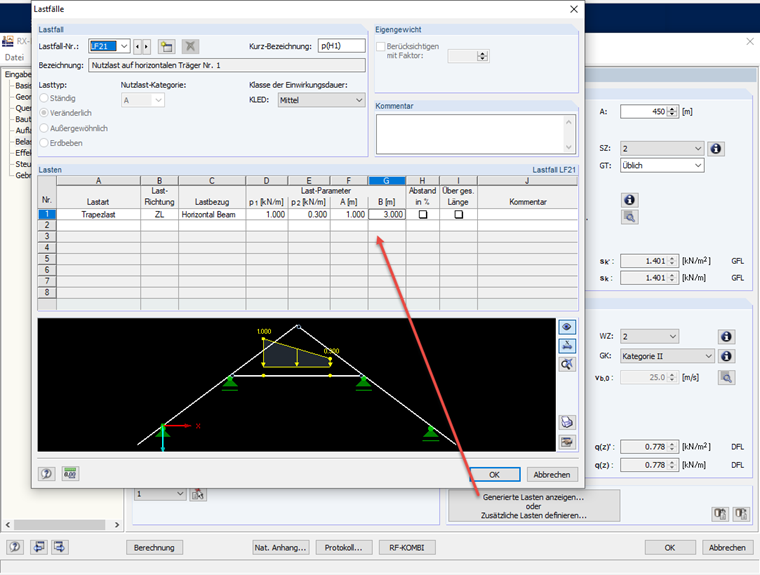

Tak, jest to możliwe. W oknie "Obciążenia" modułu dodatkowego można modyfikować obciążenia za pomocą przycisku "Pokaż wygenerowane obciążenia... lub Zdefiniuj dodatkowe obciążenia..." (patrz rys. 01). Aby usunąć obciążenia wygenerowane automatycznie, należy uwzględnić odpowiednią wartość jako 0,0 w oknie "1.6 Obciążenia". Puste przypadki obciążeń można następnie wprowadzić ręcznie.
Pytanie
Czy mogę również zastosować obciążenia zdefiniowane przez użytkownika w RX-TIMBER?
