Odpowiedź:
Moduł dodatkowy określa wymagane zbrojenie dla stanu granicznego nośności. Obliczenia odporności ogniowej są przeprowadzane jako obliczenia na podstawie określonego zbrojenia. W tym procesie zbrojenie nie zostanie zwiększone. Jeżeli obliczenia nie są spełnione, można ręcznie zdefiniować większe zbrojenie lub dostosować otulinę betonową, aby zapobiec nadmiernemu uszkodzeniu zastosowanego zbrojenia na skutek pożaru.
Pytanie

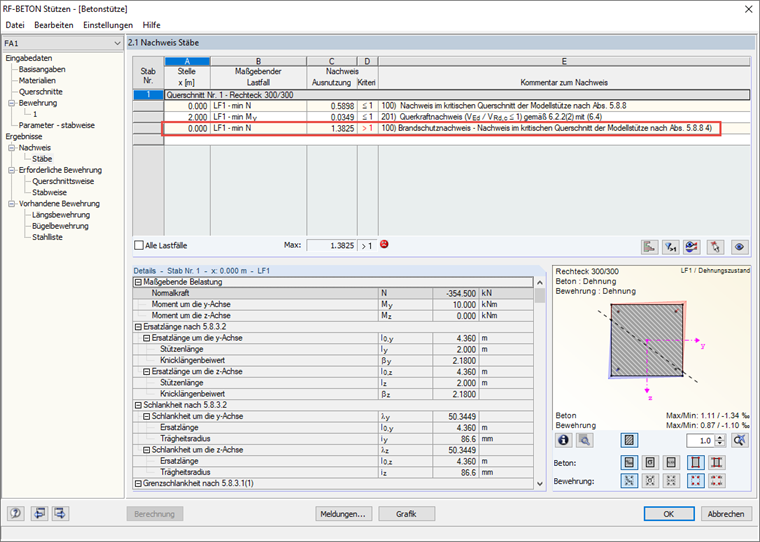

W RF ‑ CONCRETE Columns uzyskuję współczynnik obliczeniowy> 1 do obliczeń odporności ogniowej. W jaki sposób można zrealizować projekt w module dodatkowym?
