Odpověď:

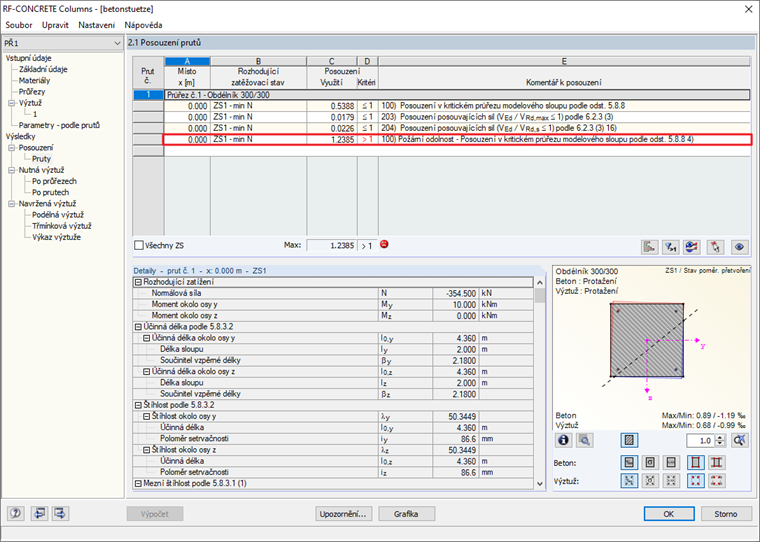

Přídavný modul stanoví nutnou výztuž pro mezní stav únosnosti. Posouzení požární odolnosti se provádí jako posouzení na základě stanovené výztuže. Výztuž se přitom v tomto procesu nezvyšuje. Pokud posouzení není splněno, můžete buď ručně zadat větší výztuž, nebo upravit krytí betonu tak, aby se působící výztuž příliš nepoškodila působením požáru.
Dotaz
V přídavném modulu RF-CONCRETE Columns dostávám pro posouzení požární odolnosti využití >1. Jak je možné splnit posouzení v modulu?
Máte nějaké otázky?
Délka: 00:00:59 min
Délka: 00:00:55 min
Funkce programu
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:55 min
Při výpočtu vnitřních sil pro posouzení na vzpěr metodou jmenovité křivosti v modulu RF-CONCRETE Columns je třeba stanovit nutné výstřednosti.
V přídavném modulu RF-/CONCRETE Columns lze vzpěrné délky sloupů stanovit automaticky. V našem příspěvku popíšeme, které vstupní údaje je přitom třeba zadat a jak výpočet vzpěrných délek probíhá.
Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.
V tomto příspěvku vám na příkladu desky z drátkobetonu popíšeme, jaký vliv má na výsledek výpočtu použití různých integračních metod a různý počet integračních bodů.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
Při analýze spektra odezvy modelů můžete zobrazit v tabulce součinitele citlivosti pro vodorovné směry u jednotlivých podlaží.
Na základě těchto hodnot lze odhadnout citlivost na stabilitní vlivy.
Modální součinitel důležitosti (MRF) vám může pomoci posoudit, jak dalece se jednotlivé konstrukční prvky podílejí na vlastním tvaru. Výpočet je založen na relativní pružné deformační energii každého jednotlivého konstrukčního prvku.
Pomocí MRF je možné rozlišovat mezi lokálními a globálními vlastními tvary. Pokud má několik prutů výrazných MRF (např. > 20 %), je nestabilita celé konstrukce nebo její části velmi pravděpodobná. Pokud je naproti tomu součet všech MRF pro vlastní tvar přibližně 100 %, lze očekávat lokální stabilitní problém (např. vybočení jednoho prutu).
Kromě toho lze pomocí MRF stanovit kritická zatížení a náhradní vzpěrné délky jednotlivých konstrukčních prvků (např. pro posouzení stability). Vlastní tvary, pro které má určitý prut malé hodnoty MRF (např. <20 %), lze v této souvislosti zanedbat.
MRF se zobrazí pro vlastní tvar v tabulce výsledků pod položkou Posouzení stability --> Výsledky po prutech --> Vzpěrné délky a kritické síly.
Komponenta "Ořez plechu" slouží k ořezu plechů (např. přípojných plechů, desek na stojině atd.). K tomu máte k dispozici různé metody řezu.
- Rovina: Řez je veden na nejbližší ploše referenční desky.
- Plocha: Oříznou se pouze protínající se části desek.
- Ohraničující rámeček: Krajní rozměr šířky a výšky se vyřízne z plechu jako obdélník.
- Konvexní obálka: Pro ořez plechu se použije vnější obal průřezu. V případě zaoblení na rohových uzlech průřezu se jim řez přizpůsobí.
Pomocí přídavného modulu RF-CONCRETE Columns není možné stanovit žádnou dostatečnou výztuž. Sloupy však lze snadno posoudit pomocí srovnávacího výpočtu. Můžete nám pomoci?
V přídavném modulu RF-/CONCRETE Columns provádím posouzení požární odolnosti. Na jaký zdroj se odkazuje vzorec posouzení podle odstavce 5.8.8?
Proč mohu v přídavném modulu RF-CONCRETE Columns zadat "trvalé zatížení způsobující dotvarování", ale v přídavném modulu RF-CONCRETE Members to není možné?
Proč v přídavném modulu RF-CONCRETE Members dostávám zprávu 28), podle které musím ještě jednou provést "posouzení typického případu" pomocí vnitřních sil?
V přídavném modulu pro beton nemohu najít normu DIN 1045, ale potřebuju ji pro stávající budovu. Co bych měl vzít do úvahy?
V přídavném modulu RF-CONCRETE Columns dostávám pro posouzení požární odolnosti využití >1. Jak je možné splnit posouzení v modulu?
