Odpowiedź:
Zmiany nie są uwzględniane w module dodatkowym i należy je dostosować ręcznie.
Pytanie

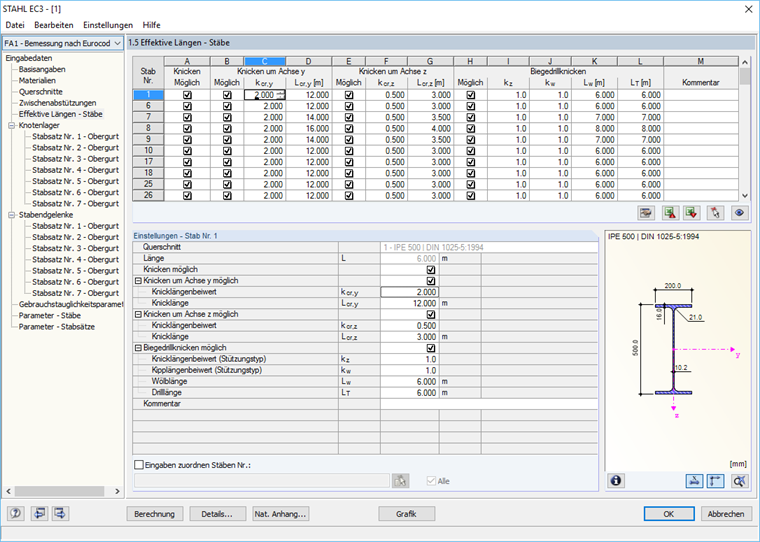

W module dodatkowym wprowadziłem dane dotyczące określonych obiektów, takich jak pręty lub powierzchnie, a po przeprowadzeniu obliczeń lub wymiarowania w tym module zmieniłem numerację obiektów w programie głównym. Czy modyfikacje są uwzględniane automatycznie w module dodatkowym?
