Antwort:
Die Änderungen werden nicht im Zusatzmodul berücksichtigt und müssen manuell angepasst werden.
Frage

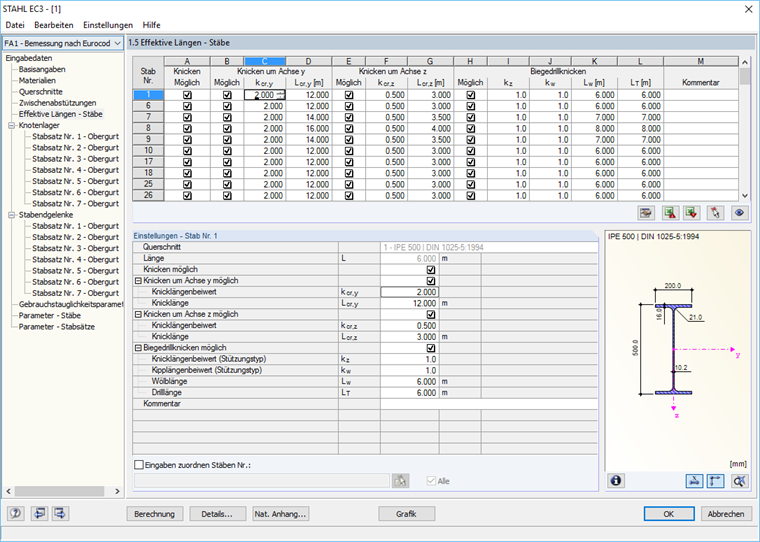

Ich habe in einem Zusatzmodul Eingaben an bestimmten Objekten, wie z. B. Stäben oder Flächen getätigt und nach der Berechnung bzw. Bemessung in diesem Zusatzmodul habe ich die Objekten im Hauptprogramm umnummeriert. Werden die Änderungen automatisch im Zusatzmodul berücksichtigt?
