W oknie dialogowym „Ustawienia strony” można zdefiniować rozmiary i czcionki oraz marginesy strony wyświetlane w protokole wydruku.

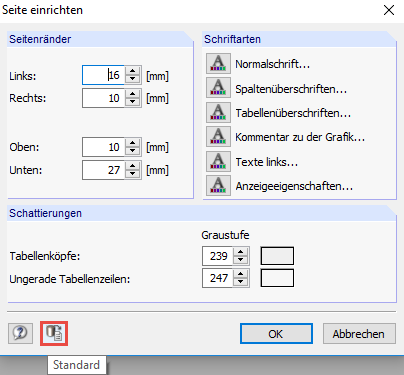

Jeżeli kolumny mają być przesunięte względem siebie lub tekst nakłada się na siebie, zaleca się sprawdzenie, czy problem można rozwiązać, ustawiając ustawienia na domyślne w "Ustawienia" → "Ustawienia strony".
