Po otwarciu modułu wstępnie ustawione są materiały i grubości powierzchni zdefiniowane w programie RFEM. Obliczane węzły są rozpoznawane automatycznie, ale użytkownik może je zmodyfikować.

Możliwe jest uwzględnienie otworów w obszarach zagrożonych przebiciem. Otwory mogą być przeniesione z programu RFEM lub zdefiniowane tylko w RF-PUNCH Pro, dzięki czemu nie mają one wpływu na sztywności modelu RFEM.

Parametrami zbrojenia podłużnego są liczba i kierunek warstw oraz otulenie betonem, określane osobno dla górnej i dolnej krawędzi płyty dla każdej powierzchni.

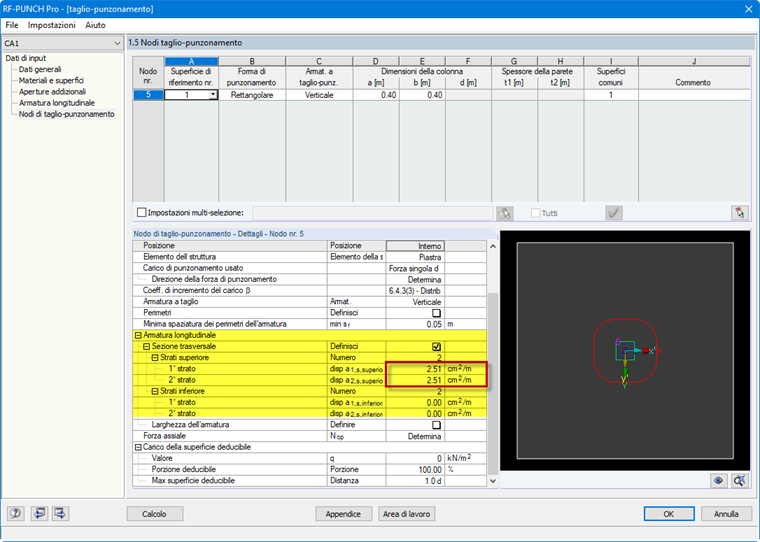

W kolejnym oknie wprowadzania danych można zdefiniować wszystkie dodatkowe szczegóły dotyczące węzłów przebicia.
Moduł rozpoznaje położenie węzła na przebicie i automatycznie określa, czy węzeł ten znajduje się w środku płyty, na krawędzi czy w narożu płyty.

Dodatkowo można zdefiniować obciążenie przebijające, współczynnik przyrostu obciążenia β oraz istniejące zbrojenie podłużne. Opcjonalnie można aktywować minimalne momenty w celu określenia wymaganego zbrojenia podłużnego i powiększonej głowicy słupa.

Aby ułatwić orientację, zawsze wyświetlana jest płyta z odpowiednim węzłem przebicia. Można też otworzyć program do obliczeń zbrojenia usztywniającego firmy HALFEN. Wszystkie dane z RFEM można zaimportować do tego programu w celu dalszego łatwego i efektywnego przetwarzania.

• Import odpowiednich informacji i wyników z programu RFEM
• Zintegrowana, edytowalna biblioteka materiałów i przekrojów
• Rozszerzenie EC2 dla RFEM umożliwia wymiarowanie prętów z betonu zbrojonego zgodnie z EN 1992-1-1:2004 (Eurokod 2) i zgodnie z następującymi załącznikami krajowymi:
  • DIN EN 1992-1-1/NA/A1:2015-12 (Niemcy)
  • ÖNORM B 1992-1-1:2018-01 (Austria)
  • NBN EN 1992-1-1 ANB:2010 (Belgia)
  • BDS EN 1992-1-1:2005/NA:2011 (Bułgaria)
  • EN 1992-1-1 DK NA:2013 (Dania)
  • NF EN 1992-1-1/NA:2016-03 (Francja)
  • SFS EN 1992-1-1/NA:2007-10 (Finlandia)
  • UNI EN 1992-1-1/NA:2007-07 (Włochy)
  • LVS EN 1992-1-1:2005/NA:2014 (Łotwa)
  • LST EN 1992-1-1:2005/NA:2011 (Litwa)
  • MS EN 1992-1-1:2010 (Malezja)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Holandia)
  • NS EN 1992-1 -1:2004-NA:2008 (Norwegia)
  • PN EN 1992-1-1/NA:2010 (Polska)
  • NP EN 1992-1-1/NA:2010-02 (Portugalia)
  • SR EN 1992-1-1:2004/NA:2008 (Rumunia)
  • SS EN 1992-1-1/NA:2008 (Szwecja)
  • SS EN 1992-1-1/NA:2008-06 (Singapur)
  • STN EN 1992-1-1/NA:2008-06 (Słowacja)
  • SIST EN 1992-1-1:2005/A101:2006 (Słowenia)
  • UNE EN 1992-1-1/NA:2013 (Hiszpania)
  • CSN EN 1992-1-1/NA:2016-05 (Republika Czeska)
  • BS EN 1992-1-1:2004/NA:2005 (Wielka Brytania)
  • TKP EN 1992-1-1:2009 (Białoruś)
  • CYS EN 1992-1-1:2004/NA:2009 (Cypr)

Oprócz załączników krajowych wymienionych powyżej, można zdefiniować konkretną NA, stosując wartości graniczne i parametry zdefiniowane przez użytkownika.

• Rozsądne i pełne wstępne ustawianie parametrów wejściowych
• Obliczanie przebicia na słupach, końcach ścian i narożach ścian
• Opcjonalne rozmieszczenie powiększonej głowicy słupa
• Automatyczne rozpoznawanie położenia węzła przebicia na podstawie modelu RFEM
• Wykrywanie krzywych lub splajnów jako granicy obwodu kontrolnego
• Automatyczne uwzględnienie wszystkich otworów w płytach zdefiniowanych w modelu RFEM
• Struktura i wyświetlanie graficzne obwodu kontrolnego przed rozpoczęciem obliczeń
• Jakościowe określanie zbrojenia na przebicie
• Opcjonalne obliczenia z niewygładzonym naprężeniem stycznym wzdłuż obwodu kontrolnego, odpowiadającym rzeczywistemu rozkładowi naprężeń stycznych w modelu ES
• Wyznaczanie współczynnika przyrostu obciążenia β na podstawie całkowicie plastycznego rozkładu ścinania jako stałych współczynników zgodnie z EN 1992‑1-1, pkt. 6.4.3 (3), w oparciu o EN 1992‑1‑1, rys. 6.21N lub wg specyfikacji użytkownika
• Integracja oprogramowania do obliczeń firmy Halfen, producenta zbrojenia usztywniającego
• Numeryczne i graficzne wyświetlanie wyników (3D, 2D oraz w przekrojach)
• Obliczenia na ścinanie przy przebiciu ze zbrojeniem na ścinanie lub bez
• Opcjonalne uwzględnienie momentów minimalnych zgodnie z EN 1992-1-1 przy określaniu zbrojenia podłużnego
• Wymiarowanie lub analiza zbrojenia podłużnego
• Pełna integracja wyników z protokołem wydruku programu RFEM

Po zakończeniu obliczeń wyniki kontroli przebicia są przedstawiane w przejrzysty sposób ze wszystkimi szczegółami wyników, dzięki czemu można w każdej chwili zagwarantować identyfikowalność. Szczegółowo odwzorowane są dostarczone i dopuszczalne naprężenia styczne do obliczania nośności płyty na ścinanie, a także różne obwody i stopnie zbrojenia. W razie potrzeby wyświetlana jest wskazówka wyjaśniająca.

W kolejnym oknie wyników wyświetlane jest wymagane zbrojenie podłużne lub zbrojenie na przebicie dla każdego analizowanego węzła. Dostępna jest również grafika wyjaśniająca. Wyniki obliczeń można przejrzyście wyświetlić wraz z wartościami w oknie roboczym. Ponadto wszystkie tabele wyników i grafiki można dodać do globalnego raportu wydruku programu RFEM, co gwarantuje spójność dokumentacji.
