Odpowiedź:

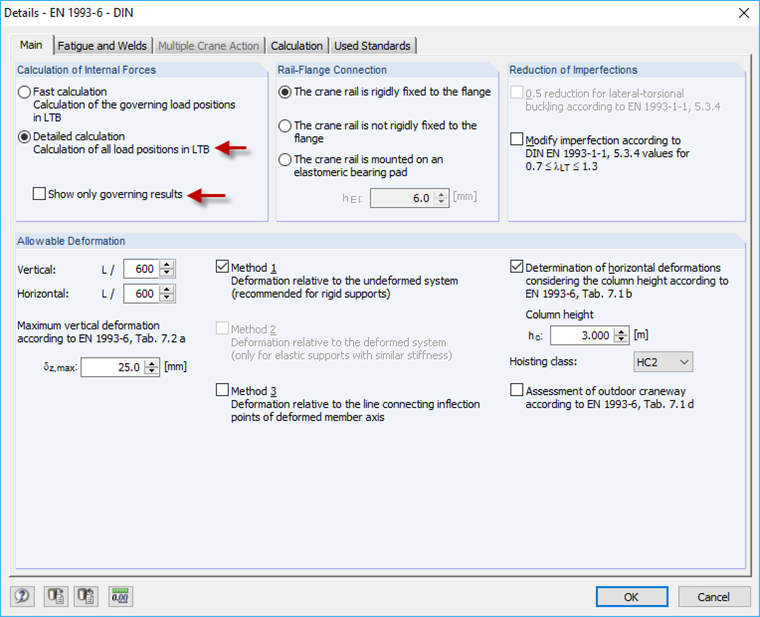

W CRANEWAY siły wewnętrzne są zazwyczaj wyświetlane tylko dla lokalizacji max i min. Aby zachować wszystkie siły wewnętrzne we wszystkich lokalizacjach x, należy przeprowadzić szczegółowe obliczenia i dezaktywować opcję „Pokaż tylko decydujące wyniki”. Krótki film pokazuje, jak to zrobić.
Pytanie
Jak mogę uzyskać siły wewnętrzne obliczone w CRANEWAY dla specjalnego położenia x?
Czy mają Państwo jakieś pytania?
Długość: 00:00:28 min
Długość: 00:00:37 min
Długość: 00:00:30 min
Długość: 00:00:24 min
Długość: 00:00:37 min
Długość: 00:00:00 min
Długość: 00:00:38 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=21d94ec9a723c608496e9e95a21bb1309ab5067a)
.png?mw=350&hash=2b12ead9717e0abbf1c0c14bba66b0a2adcaed73)
W artykule tym opisano różne opcje określania dopuszczalnego odkształcenia belek podsuwnicowych. Ponieważ w praktyce stosowane są belki wieloprzęsłowe i sprężyste podpory boczne (stężenie), poniżej omówiono, jak wybrać odpowiednią metodę.
Bei Kranbahnen mit großen Stützweiten ist nicht selten die Horizontallast aus Schräglauf bemessungsrelevant. In diesem Beitrag sollen die Entstehung dieser Kräfte und die richtige Eingabe in KRANBAHN beschrieben werden. Es wird hierbei auf die praktische Ausführung und den theoretischen Hintergrund eingegangen.
Die Wirkung der Schiene als "statisch mittragend" oder "statisch nicht mittragend" wird in KRANBAHN über die Auswahlmöglichkeiten "Schiene-Flanschverbindung" in den Details festgelegt. Diese Einstellung steuert die Berechnung der Lasteinleitungslänge nach EN 1993-6, Tab. 5.1.
Bei der Umnutzung oder Erweiterung von Hallen wünscht der Bauherr den Betrieb eines zweiten oder dritten Kranes auf einer bestehenden Kranbahn. Da die ursprüngliche Bemessung meist keine weiteren Krane berücksichtigt hat, ist eine häufige Lösung, zwischen den Kranen einen Mindestabstand einzuplanen. Dies erfolgt über eine Steuerung in der Krantechnik.
- Analiza naprężeń w podsuwnicach i spoinach
- Projektowanie belek podsuwnicowych i spoin z uwzględnieniem zmęczenia
- Odkształcenie,
- Analiza wyboczenia płyty w przypadku wprowadzenia obciążenia od koła
- Analiza stateczności dla zwichrzenia według analizy drugiego rzędu dla wyboczenia skrętnego (element MES 1D)
Do obliczeń według Eurokodu 3 dostępne są następujące Załączniki krajowe:
-
DIN EN 1993-6/NA: 2010-12 (Niemcy) -
NBN EN 1993-6/ANB: 2011-03 (Belgia) -
SFS EN 1993-6/NA: 2010-03 (Finlandia) -
NF EN 1993-6/NA: 2011-12 (Francja) -
UNI EN 1993-6/NA: 2011-02 (Włochy) -
LST EN 1993-6/NA: 2010-12 (Litwa) -
NEN EN 1993-6/NB: 2012-05 (Holandia) -
NS EN 1993-6/NA: 2010-01 (Norwegia) -
SS EN 1993-6/NA: 2011-04 (Szwecja) -
CSN EN 1993-6/NA: 2010-03 (Republika Czeska) -
BS EN 1993-6/NA: 2009-11 (Wielka Brytania) -
CYS EN 1993-6/NA: 2009-03 (Cypr)
Oprócz załączników krajowych wymienionych powyżej, można również zdefiniować konkretną NA, stosując wartości graniczne i parametry zdefiniowane przez użytkownika.
Wszystkie wyniki są uporządkowane tematycznie w oknach wyników. Wartości obliczeniowe są przedstawione w odpowiedniej grafice przekroju. Szczegóły obliczeniowe uwzględniają wszystkie wartości pośrednie.
Ogólna analiza naprężeń
CRANEWAY przeprowadza ogólną analizę naprężeń belki podsuwnicowej poprzez obliczenie istniejących naprężeń i porównanie ich z granicznymi naprężeniami normalnymi, granicznymi naprężeniami ścinającymi i granicznymi naprężeniami równoważnymi. Ogólnej analizie naprężeń poddawane są również spoiny w odniesieniu do naprężeń stycznych równoległych i pionowych oraz ich superpozycji.
Obliczanie zmęczenia
Obliczenia zmęczeniowe są przeprowadzane dla maksymalnie trzech jednocześnie pracujących suwnic, w oparciu o koncepcję naprężeń nominalnych zgodnie z EN 1993-1-9. W przypadku obliczeń ze względu na zmęczenie zgodnie z DIN 4132, krzywa naprężeń dla przejazdów dźwigu jest rejestrowana dla każdego punktu naprężeniowego i oceniana zgodnie z metodą Rainflow.
obliczenia wyboczenia
Analiza wyboczenia uwzględnia lokalne obciążenia od kół zgodnie z normami EN 1993-6 lub DIN 18800-3.
Odkształcenie,
Analiza deformacji jest przeprowadzana osobno dla kierunku pionowego i poziomego. Dostępne przemieszczenia są porównywane z wartościami dopuszczalnymi. W parametrach obliczeniowych można indywidualnie określić dopuszczalne stopnie deformacji.
Analiza zwichrzenia
Analiza zwichrzenia jest przeprowadzana zgodnie z teorią drugiego rzędu dla zwichrzenia z uwzględnieniem imperfekcji. Ogólna analiza naprężeń musi być spełniona ze współczynnikiem obciążenia krytycznego większym niż 1,00. W rezultacie CRANEWAY wyświetla odpowiedni współczynnik obciążenia krytycznego dla wszystkich kombinacji obciążeń w analizie naprężeń.
siły podporowe
Program określa wszystkie siły podporowe na podstawie obciążeń charakterystycznych, w tym współczynników dynamicznych.
Podczas obliczeń obciążenia suwnicy są generowane we wstępnie zdefiniowanych odległościach jako przypadki obciążeń dla toru suwnicy. Przyrost obciążenia dla suwnic poruszających się po torze suwnicy można ustawić indywidualnie.
Program analizuje wszystkie kombinacje odpowiednich stanów granicznych (SGN, zmęczenie, odkształcenie i siły podporowe) dla każdej pozycji dźwigu. Ponadto dostępne są obszerne opcje ustawień w celu określenia obliczeń ES, takie jak np. długość elementów skończonych lub kryterium przerwania.
Siły wewnętrzne są obliczone na niedoskonałym modelu konstrukcyjnym zgodnie z teorią drugiego rzędu dla wyboczenia skrętnego.
Geometria, materiał, przekrój, oddziaływanie i imperfekcje są wprowadzane w przejrzystych oknach:
Geometria
- Szybkie i wygodne wprowadzanie danych
- Definiowanie warunków podparcia w oparciu o różne typy podpór (przegubowe, ruchome przegubowe, sztywne, zdefiniowane przez użytkownika oraz boczne na górnej lub dolnej półce)
- Opcjonalna specyfikacja ograniczenia deplanacji
- Zmienne rozmieszczenie sztywnych i odkształcalnych usztywnień podpory
- Możliwość wstawienia przegubów
CRANEWAY Przekroje
- Walcowane przekroje dwuteowe (I, IPE, IPEa, IPEo, IPEv, HE-B, HE-A, HE-AA, HL, HE-M, HE, HD, HP, IPB-S, IPB-SB, W, UB, UC i inne przekroje zgodne z AISC, ARBED, British Steel, Gost, TU, JIS, YB, GB i inne) z możliwością łączenia z usztywnieniem przekroju na górnej półce (kątowniki lub ceowniki) oraz na szynie (SA, SF) lub złącze o wymiarach zdefiniowanych przez użytkownika
- Niesymetryczne dwuteowniki (typ IU) z możliwością łączenia również z elementami usztywniającymi na górnej półce oraz szyną lub nakładką
Oddziaływania
Możliwe jest uwzględnienie oddziaływania do trzech jednocześnie obsługiwanych suwnic. Z biblioteki można po prostu wybrać standardową suwnicę. Dane można też wprowadzić ręcznie:
- Liczba suwnic i osi suwnicy (maksymalnie 20 osi na suwnicę), odległości między środkami, położenie zderzaków suwnicy
- Klasyfikacja w klasach uszkodzeń za pomocą edytowalnych współczynników dynamicznych zgodnie z EN 1993-6 oraz w klasach podnoszenia i kategoriach ekspozycji zgodnie z DIN 4132
- Pionowe i poziome obciążenia kołem od ciężaru własnego, obciążenia wciągnikiem, masą od napędu oraz obciążenia od ukosowania
- Obciążenie osiowe w kierunku jazdy oraz siły zderzaka z mimośrodami zdefiniowanymi przez użytkownika
- Stałe i zmienne obciążenia drugorzędne z mimośrodami zdefiniowanymi przez użytkownika
Imperfekcja
- Obciążenie imperfekcją jest stosowane zgodnie z pierwszą postacią drgań własnych - identycznie dla wszystkich kombinacji obciążeń lub indywidualnie dla każdej kombinacji obciążeń, ponieważ kształty drgań mogą się różnić w zależności od obciążenia.
- Dostępne są wygodne narzędzia do skalowania postaci własnych (wyznaczanie przyrostu przechyłu i wygięcia wstępnego).
Jak mogę uzyskać siły wewnętrzne obliczone w CRANEWAY dla specjalnego położenia x?
Czy w module dodatkowym CRANEWAY można obliczać spoiny przerywane?
Czy w tabeli obciążeń suwnicy w oknie 1.4 jest konieczne wprowadzanie obciążeń suwnicy dla każdej osi lub koła?
Czy w programie CRANEWAY jest możliwe zaprojektowanie belki podsuwnicowej bez elementów usztywniających na podporach?
Gdzie mogę wprowadzić rozstawy osi suwnicy?
Jak zmienić ustawione współczynniki częściowe w CRANEWAY?
