Odpowiedź:

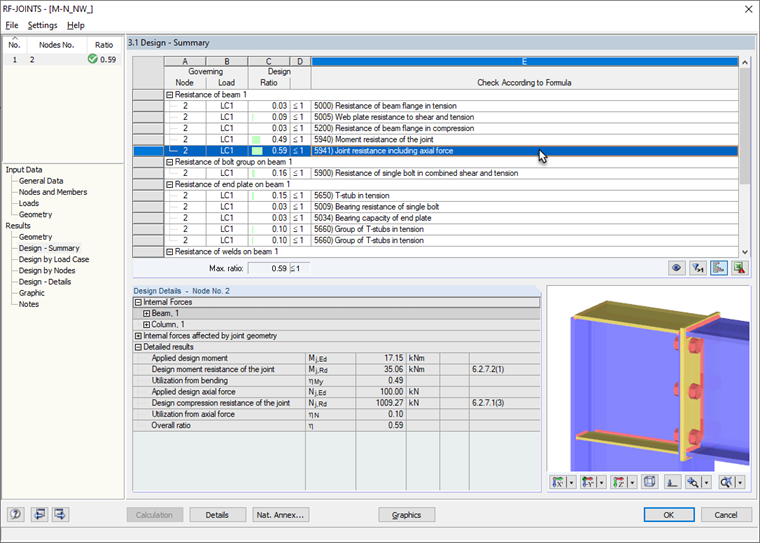

W RF-/JOINTS Steel - Rigid obliczenia są przeprowadzane zgodnie z EN 1993-1-8, sekcja 6.2.7, równanie 6.24. Jeżeli obliczeniowa siła osiowa przekracza 5 % nośności plastycznej Npl, Rd , stosuje się równanie 6.24.
Pytanie
Czy moduł RF-/JOINTS Steel – Rigid pozwala na wymiarowanie połączenia dla jednoczesnego oddziaływania siły osiowej i momentu dla połączenia belek ze słupami?
