Odpověď:

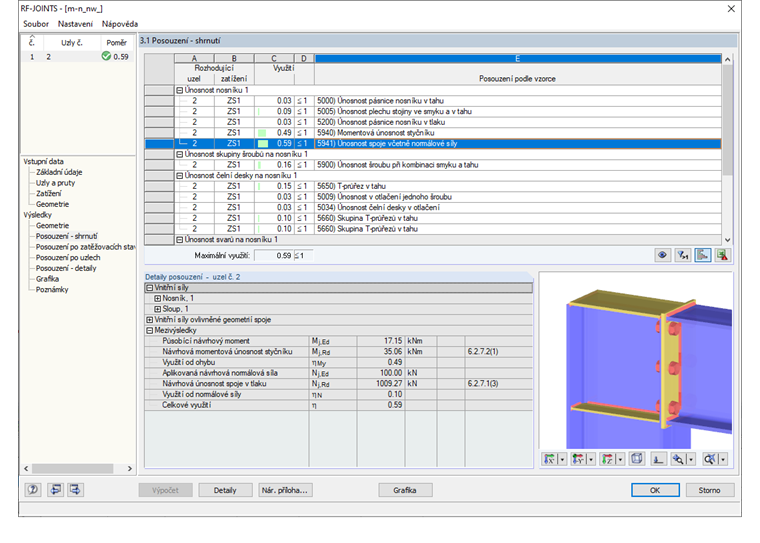

V přídavném modulu RF-/JOINTS Steel - Rigid je implementováno posouzení podle EN 1993-1-8, kapitola 6.2.7, rovnice 6.24. Pokud působící normálová síla přesahuje 5 % plastické únosnosti Npl,Rd, použije se rovnice 6.24.
Dotaz
Je možné v přídavném modulu RF-/JOINTS Steel - Rigid u přípoje nosníku ke sloupu provést posouzení spojení pro současné působení normálové síly a momentu?
