Odpowiedź:

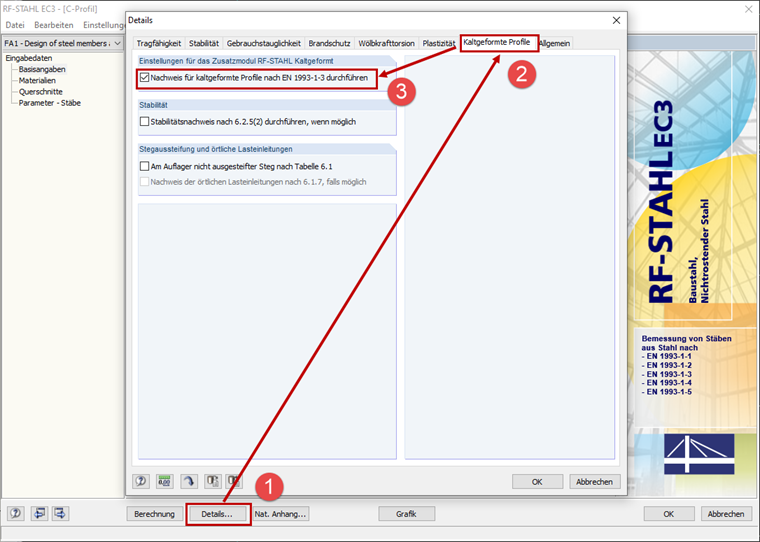

RF‑/STEEL Cold-Formed Sections jest rozszerzeniem modułu RF‑/STEEL EC3. Jedyne, co należy zrobić, to aktywować obliczenia dla przekrojów formowanych na zimno w szczegółowych ustawieniach modułu RF‑/STEEL EC3 (rysunek 01).
Pytanie
Jak aktywować lub uruchomić RF-/STEEL Cold-Formed Sections?
Autor
Pani von Bloh zapewnia naszym klientom wsparcie techniczne i jest odpowiedzialna za rozwój programu SHAPE‑THIN oraz konstrukcji stalowych i aluminiowych.
