Odpověď:

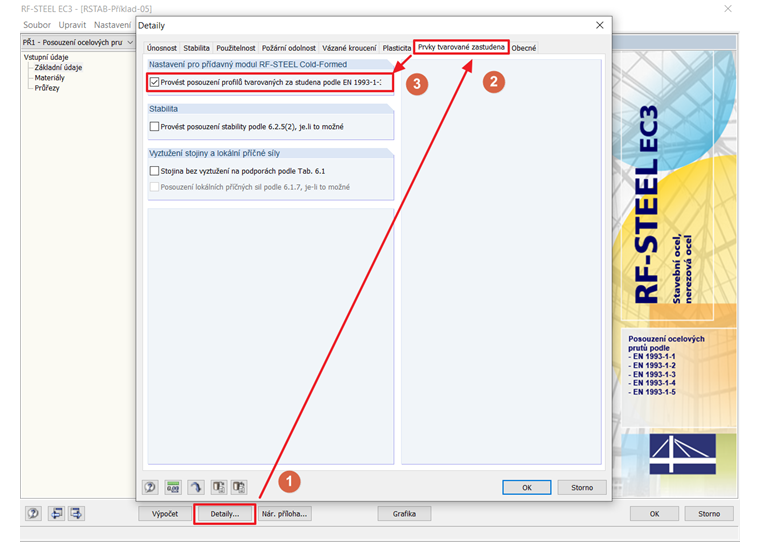

RF-/STEEL Cold-Formed Sections je rozšíření přídavného modulu RF-/STEEL EC3. V nastavení detailů přídavného modulu RF-/STEEL EC3 je nutné pouze aktivovat posouzení pro profily tvarované za studena (Obrázek 1).
Dotaz
Jak mohu aktivovat resp. spustit rozšíření RF-/STEEL Cold-Formed Sections?
Autor
Ing. von Bloh zajišťuje technickou podporu zákazníkům a je zodpovědná za vývoj programu RSECTION a addonů pro ocelové a hliníkové konstrukce.
