9. marca 2020

004367

Bastian Kuhn

Ogólne

RFEM

RSTAB

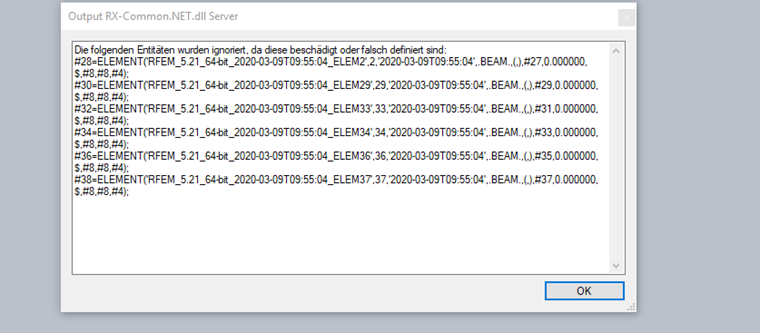

Podczas importowania pliku .stp (DSTV), który eksportowałem do programu RFEM/RSTAB, pojawia się komunikat o błędzie pokazany na rysunku. Przekroje nie są eksportowane. Dlaczego

Odpowiedź

Aby zaimportować dane do programu RFEM/RSTAB za pomocą interfejsu DSTV, wymagane są węzły, w których mogą znajdować się przekroje.

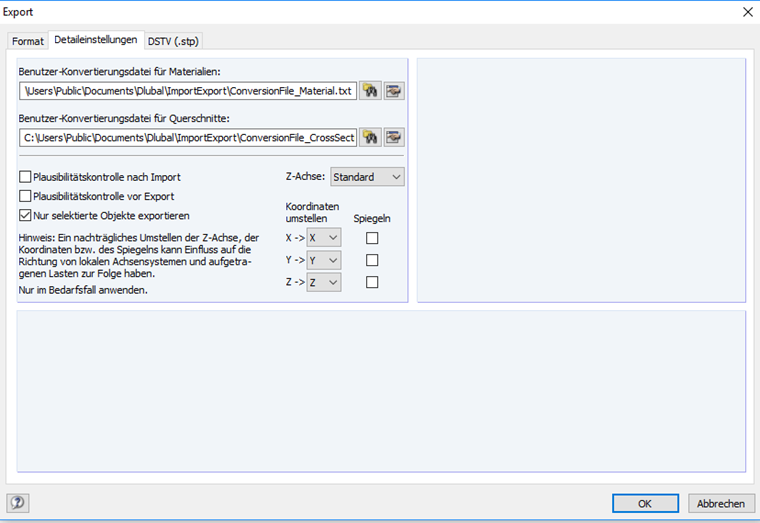

Często zdarza się, że pręty są wybierane tylko w przypadku opcji "Eksportować tylko wybrane obiekty" (Rysunek 02). W tym przypadku brakuje węzłów w zaznaczeniu. Nie można utworzyć modelu.

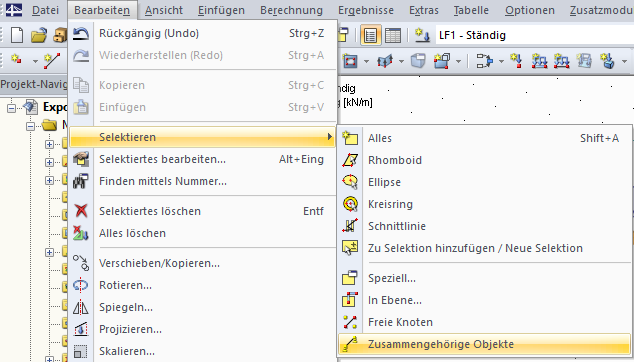

Z tego względu za pomocą opcji "Wybrać" → "Obiekty powiązane" (Rysunek 03) należy wybrać wszystkie obiekty, które są niezbędne do opisu modelu. Następnie import zostanie przeprowadzony prawidłowo.

Słowa kluczowe

Importuj Eksport Wybrane Obiekt
