Odpowiedź:

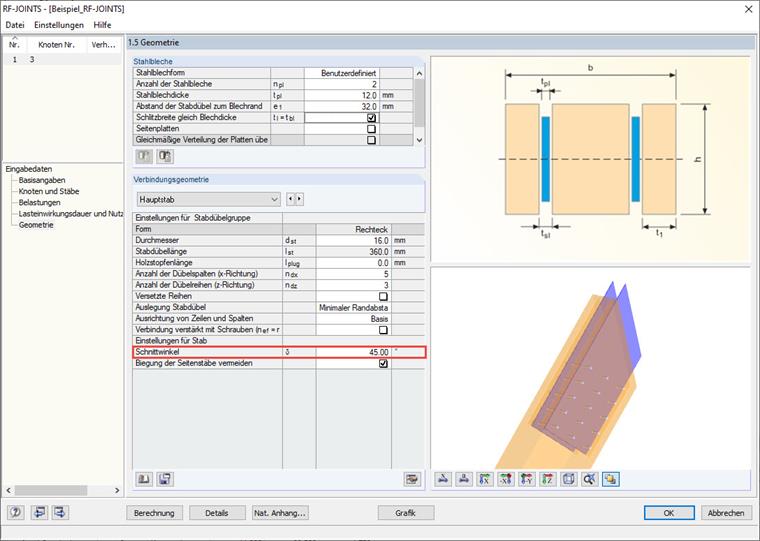

W przypadku połączenia typu „Tylko pręt główny” można ciąć pręt pod dowolnym kątem. Kąt cięcia δ można dostosować we właściwościach geometrii (patrz rysunek).
Pytanie
Czy można zmienić kąt cięcia dla połączenia typu „Tylko pręt główny”?
