Pytanie

Gdzie mogę zdefiniować wykres prędkości wiatru zgodnie z określoną normą dotyczącą wiatru na potrzeby numerycznej analizy w tunelu aerodynamicznym w RWIND Simulation?

Odpowiedź:

W programie RWIND Simulation prędkość wiatru jest organizowana w tabeli na podstawie wysokości wlotu tunelu aerodynamicznego, w zależności od współrzędnych wysokości i prędkości wiatru. Dane w tej tabeli można wprowadzić ręcznie w RWIND lub przy użyciu specjalnych generatorów funkcyjnych.

FAQ

FAQ 004432 | Gdzie mogę zdefiniować wykres prędkości wiatru zgodnie z określoną normą dotyczącą wiatru dla ...

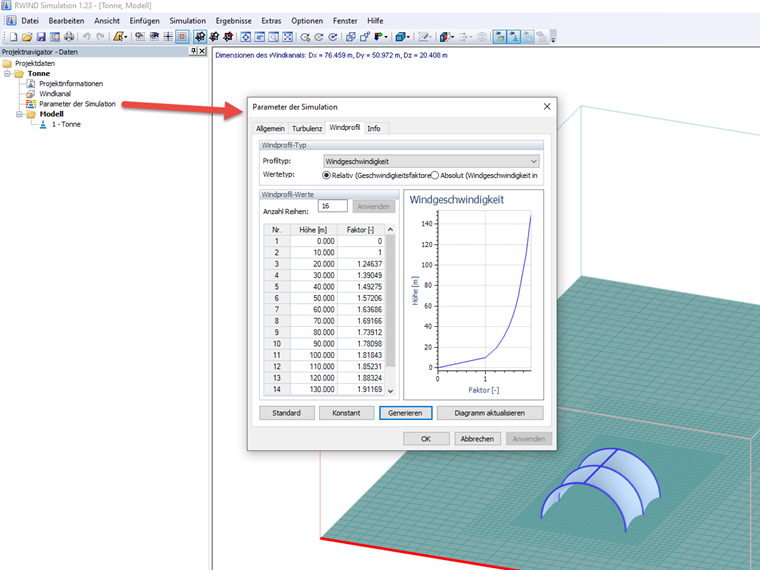

Ustawienie w RWIND Simulation

Jeżeli nie utworzysz modelu bezpośrednio w RWIND Simulation, ale przeniesiesz go z programu RFEM lub RSTAB do RWIND Simulation, wówczas możesz również zdefiniować wykres prędkości wiatru w oknie interfejsu zgodnie z jedną z dostępnych norm dotyczących wiatru:

EN 1991-1-4
ASCE/SEI 7-16
NBC 2015

Wykres prędkości wiatru wynika z odpowiednich parametrów standardowych (strefa, kategoria terenu itp.).

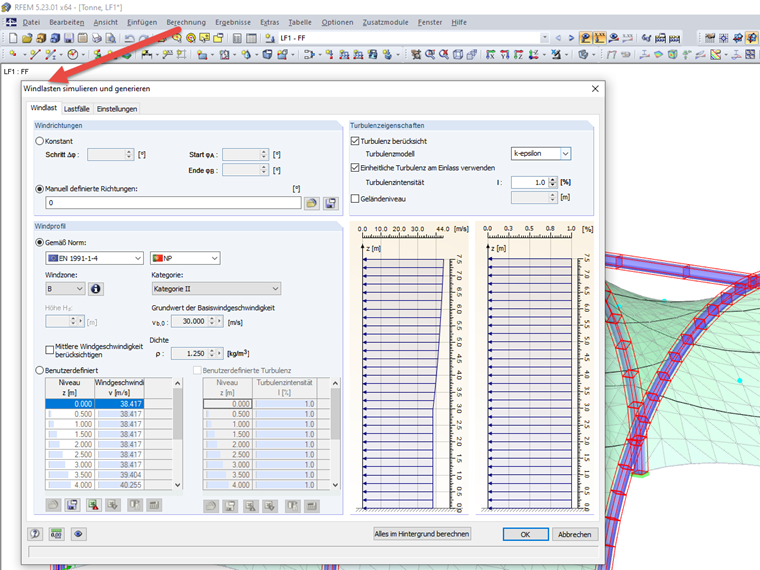

Ustawienie w programie RFEM

Autor

Pan Niemeier jest odpowiedzialny za rozwój programów RFEM, RSTAB, RWIND Simulation oraz w dziedzinie konstrukcji membranowych. Jest również odpowiedzialny za zapewnienie jakości i wsparcie klienta.
