Dotaz

Kde mohu pro numerickou analýzu ve větrném tunelu v programu RWIND Simulation definovat rychlostní diagram větru podle specifické normy pro zatížení větrem?

Odpověď:

V programu RWIND Simulation je rychlost větru organizována podle výšky vtoku do větrného tunelu v tabulce v závislosti na výškových souřadnicích a rychlostech větru. Tuto tabulku je možné vyplnit ručně v programu RWIND Simulation nebo pomocí určitých generátorů funkcí.

FAQ

FAQ 004432 | Kde je možné nastavit rychlost větru pro numerickou analýzu větrného tunelu v programu RWIND Simulation ...

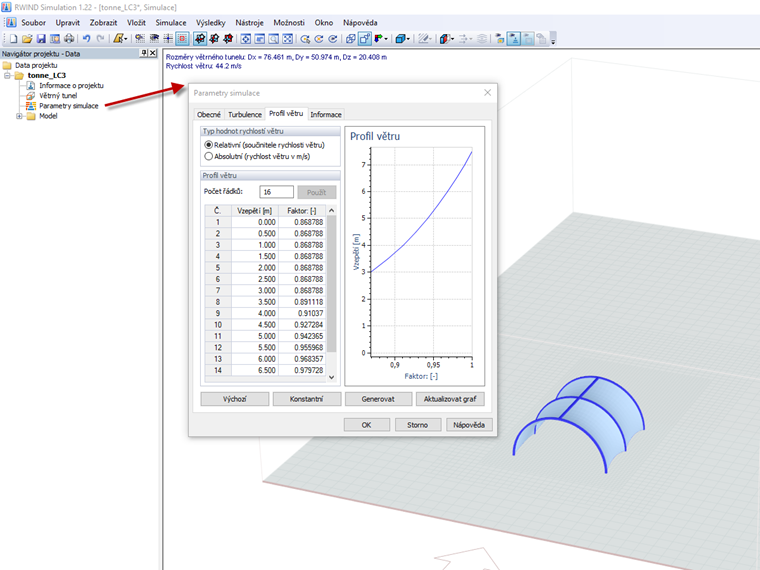

Nastavení v programu RWIND Simulation

Pokud model v programu RWIND Simulation nevytvoříte přímo, ale naimportujete ho z programu RFEM resp. RSTAB do programu RWIND Simulation, je možné v okně rozhraní definovat také diagram rychlosti větru podle některé z dostupných norem pro zatížení větrem:

EN 1991-1-4
ASCE/SEI 7-16
NBC 2015

Z toho pak vychází diagram rychlosti větru z příslušných parametrů normy (oblast, kategorie terénu atd.).

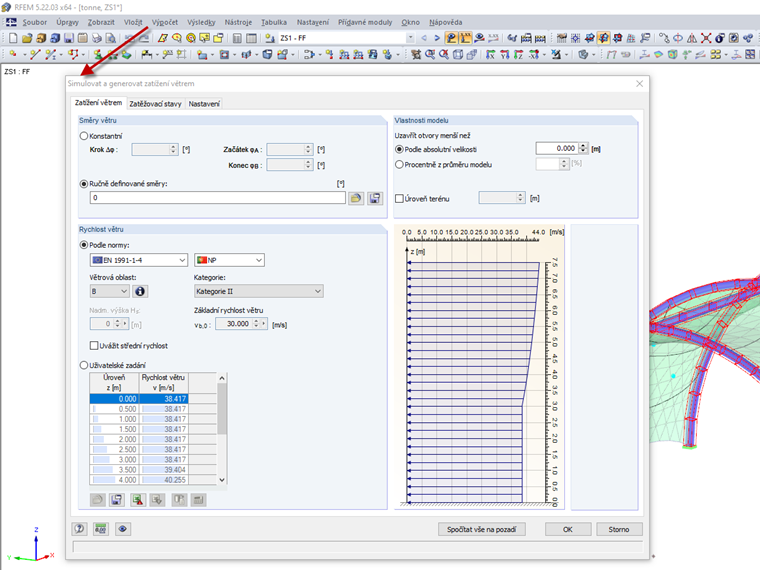

Nastavení v programu RFEM
