Pytanie

RF-/DYNAM Pro - Equivalent Loads zawiera tabele wyników "5.8/5.9/5.10 - Equivalent Loads". Jaka suma jest wyświetlana w przypadku opcji „Wszystkie kształty drgań własnych”?

Odpowiedź:

Suma wskazana w tej tabeli nie odzwierciedla prawidłowej superpozycji zgodnie z normą. Jest to proste zsumowanie obciążeń zastępczych. W tej tabeli nie jest wykonywana superpozycja z wybraną regułą superpozycji (SRSS lub CQC)!

Ponadto istnieją różnice w aktywowaniu przypadkowego skręcania w module dodatkowym. Prowadzi to do wygenerowania dwóch przypadków obciążeń dla każdego kształtu drgań. Zawierają one zawsze moment skręcający w kierunku dodatnim i ujemnym. W rezultacie równoważne obciążenia w tej tabeli są podwojone.

FAQ

[EN] FAQ 004477 | RF-/DYNAM Pro - Equivalent Loads zawiera tabele wyników "5.8/5.9/5.10 - Eq ...

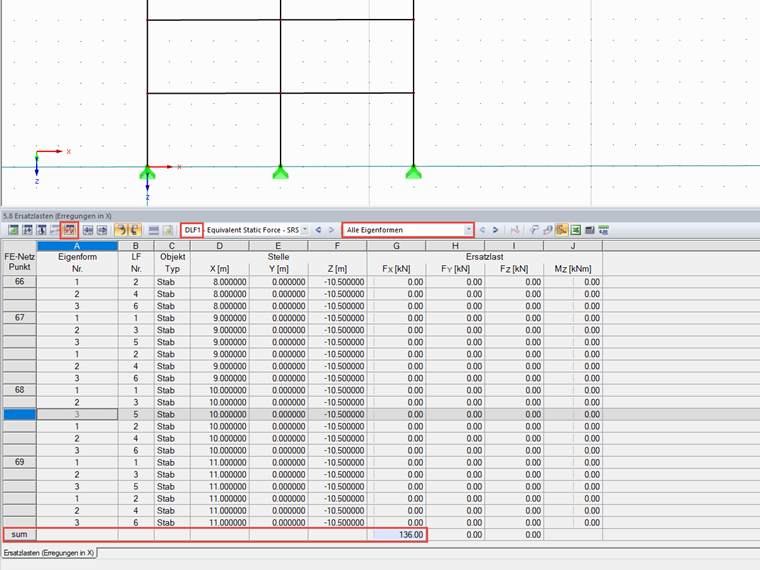

Tabela wyników 5.8 - Obciążenia równoważne
