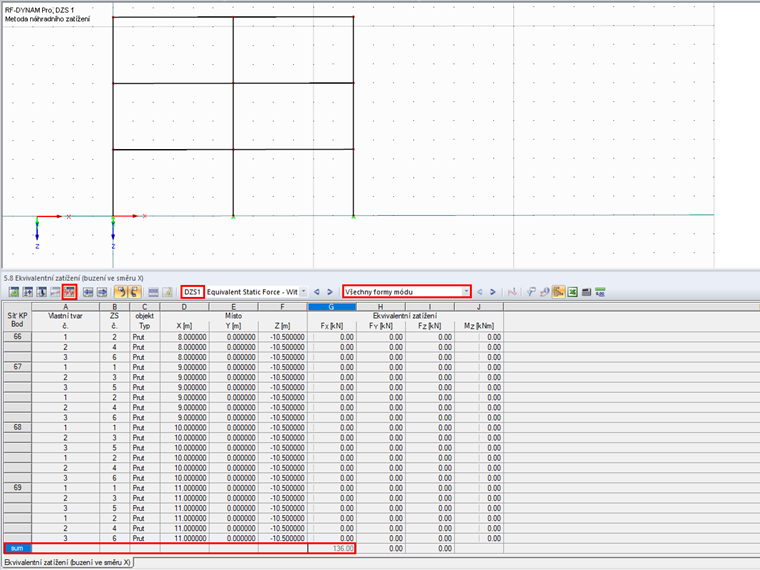

V přídavném modulu RF-/DYNAM Pro - Equivalent Loads jsou tabulky výsledků "5.8/5.9/5.10 - Náhradní břemena". Jaký součet se zobrazí u volby „Všechny vlastní tvary"?

Q: V přídavném modulu RF-/DYNAM Pro - Equivalent Loads jsou tabulky výsledků "5.8/5.9/5.10 - Náhradní břemena". Jaký součet se zobrazí u volby „Všechny vlastní tvary"?

Součet uvedený v této tabulce neodráží správné superpozice podle normy. Jedná se o jednoduchý součet náhradních břemen. Superpozice s vybraným pravidlem (SRSS nebo CQC) se v této tabulce neprovádí!Kromě toho existují rozdíly, pokud je v přídavném modulu aktivováno náhodné kroucení. To vede k vygenerování dvou zatěžovacích stavů pro každý vlastní tvar. Pokaždé dostanete krouticí moment v kladném i záporném směru. V důsledku toho se náhradní břemena v této tabulce zdvojnásobí.

Question

V př&#237;davn&#233;m modulu RF-/DYNAM Pro - Equivalent Loads jsou tabulky v&#253;sledků "5.8/5.9/5.10 - N&#225;hradn&#237; břemena". Jak&#253; součet se zobraz&#237; u volby „Všechny vlastn&#237; tvary"?

Accepted Answer

Součet uveden&#253; v t&#233;to tabulce neodr&#225;ž&#237; spr&#225;vn&#233; superpozice podle normy. Jedn&#225; se o jednoduch&#253; součet n&#225;hradn&#237;ch břemen. Superpozice s vybran&#253;m pravidlem (SRSS nebo CQC) se v t&#233;to tabulce neprov&#225;d&#237;!Kromě toho existuj&#237; rozd&#237;ly, pokud je v př&#237;davn&#233;m modulu aktivov&#225;no n&#225;hodn&#233; kroucen&#237;. To vede k vygenerov&#225;n&#237; dvou zatěžovac&#237;ch stavů pro každ&#253; vlastn&#237; tvar. Pokažd&#233; dostanete kroutic&#237; moment v kladn&#233;m i z&#225;porn&#233;m směru. V důsledku toho se n&#225;hradn&#237; břemena v t&#233;to tabulce zdvojn&#225;sob&#237;.

Součet náhradních zatížení pro "Všechny vlastní tvary" v přídavném modulu RF-/DYNAM Pro

V přídavném modulu RF-/DYNAM Pro - Equivalent Loads jsou tabulky výsledků "5.8/5.9/5.10 - Náhradní břemena". Jaký součet se zobrazí u volby „Všechny vlastní tvary"?
