Odpowiedź:

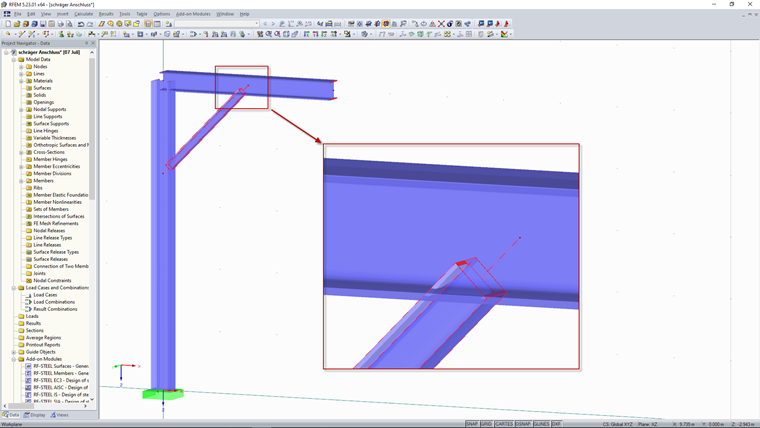

Nie, nie jest to możliwe. Pręty to nic innego jak linie, do których przyporządkowana jest sztywność na podstawie definicji przekroju. Dlatego w renderingu pręt jest zawsze "cięty" prostopadle do osi pręta.
Pytanie
W moim modelu pręty są połączone ze sobą po przekątnej. Czy można przypisać cięcie ukośne do końców pręta?
