Pytanie

Jak mogę usunąć przypadek obciążenia w Nawigatorze projektu?

Odpowiedź:

Wybrane przypadki obciążeń można usunąć w nawigatorze w następujący sposób:

Aktywuj zakładkę "Dane" w Nawigatorze projektu.
W sekcji "Przypadki obciążeń i kombinacje" → "Przypadki obciążeń" należy wybrać przypadki obciążeń do usunięcia.
Kliknij prawym przyciskiem myszy zaznaczenie i wybierz „Usuń”.

FAQ

FAQ 004611 | Jak mogę usunąć przypadek obciążenia w Nawigatorze projektu?

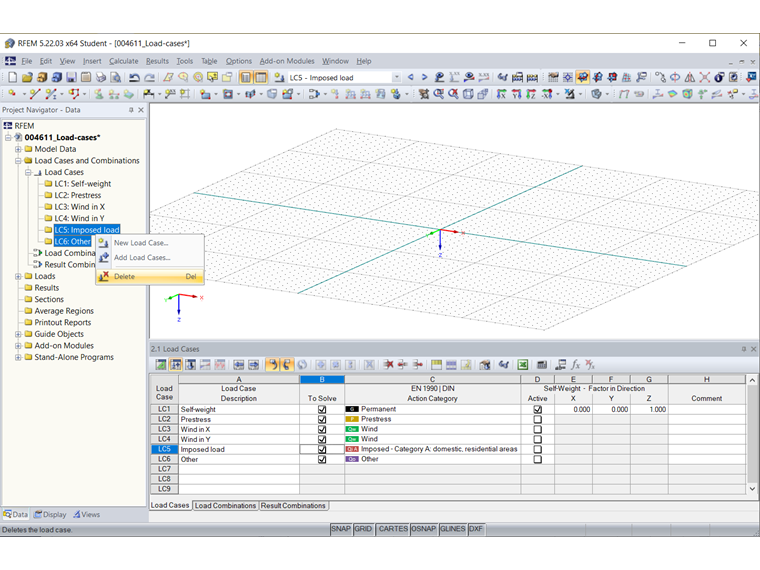

Usuwanie przypadków obciążeń w Nawigatorze
