Odpowiedź:

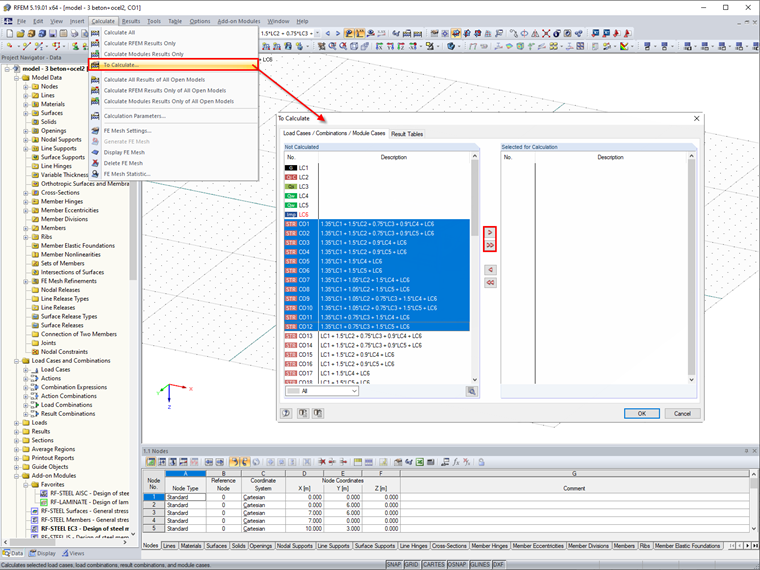

Liczba jednocześnie obliczanych przypadków obciążeń i kombinacji jest ograniczona do 9 999 obciążeń. Ograniczenia tego można uniknąć, korzystając z opcji „Do obliczenia”, w której można wybrać przypadki do obliczenia. Dzięki temu przypadki obciążeń i kombinacje obciążeń można podzielić na kilka grup o mniejszej liczbie przypadków.
Pytanie

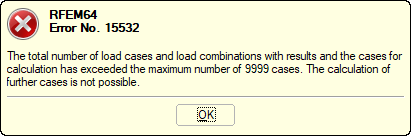

Po rozpoczęciu obliczeń pojawia się komunikat o przekroczeniu maksymalnej liczby 9 999 przypadków obciążeń i kombinacji. Co możemy zrobić?
