Antwort:

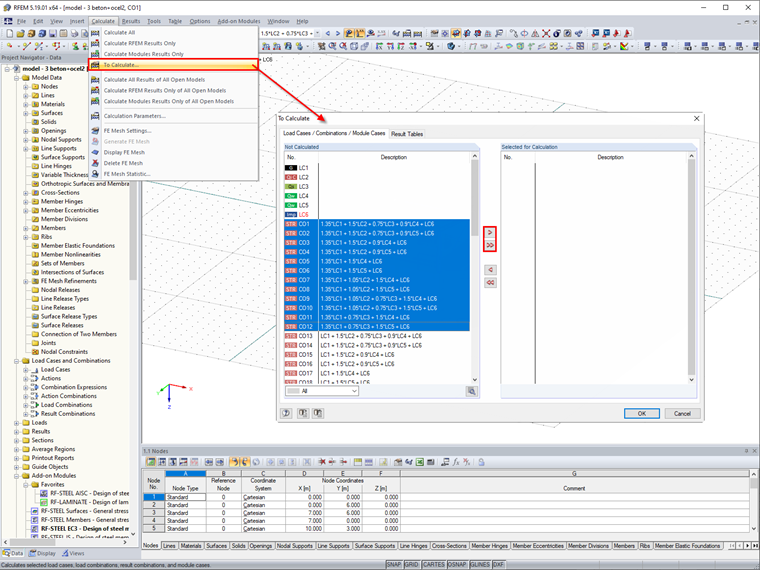

Die Anzahl der Lastfälle und Kombinationen, die gleichzeitig berechnet werden können, ist auf 9.999 begrenzt. Diese Einschränkung kann umgangen werden, indem die Option "Zu berechnen" verwendet wird, mit der die zu berechnenden Fälle selektiert werden können. Damit lassen sich Lastfälle und Lastkombinationen in mehrere Gruppen mit geringerer Fallzahl einteilen.
Frage

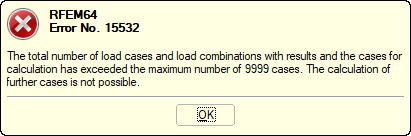

Beim Start der Berechnung erscheint eine Meldung, dass die maximale Anzahl von 9.999 Lastfällen und Kombinationen überschritten wurde. Was kann ich tun?
