RFEM 5 | Rysowanie linii pionowej od węzła do najbliższej linii

Jak narysować linię prostopadłą do innej linii wychodzącą z określonego węzła?

Odpowiedź:

Do tego nadają się funkcje "Obróć" i "Przedłuż linię":

  • obrócić linię przylegającą do odpowiedniego węzła o 90 stopni (menu kontekstowe: Obróć)
  • nową linię od początku/końca pręta przedłużyć za pomocą funkcji "Przedłuż linię" (menu kontekstowe) do następnej linii

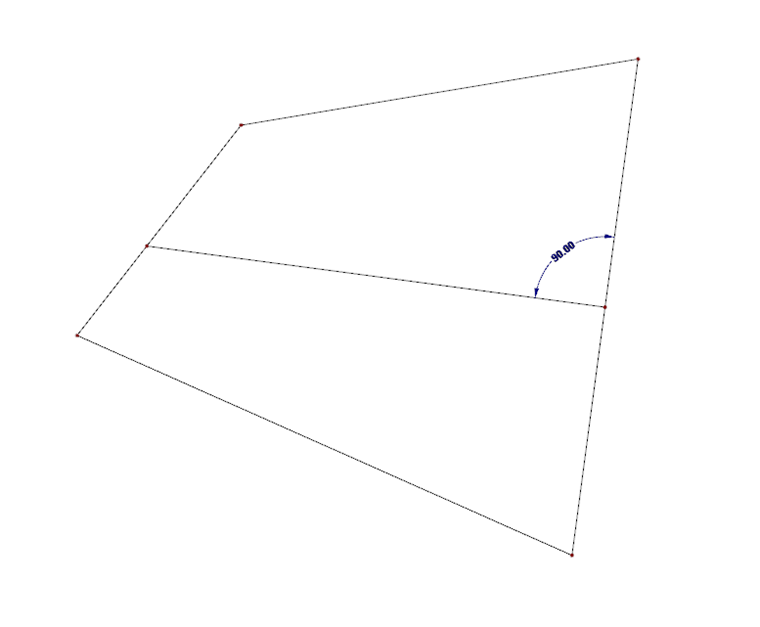

    Obrót i wysunięcie o 90 stopni
    Obrót i wysunięcie o 90 stopni
