RFEM 5 | Modelowanie sąsiednich brył

Mam dwie bryły, które sąsiadują ze sobą, ale nie są identyczne. Na co należy zwrócić uwagę przy modelowaniu?

Odpowiedź:

Dwie bryły, które ze sobą sąsiadują, dzielą wspólną powierzchnię na miejscach kontaktu. Poza tym, czyli tam, gdzie żadne inna bryła nie sąsiaduje, zdefiniowane są linie graniczne dalszych przylegających powierzchni.

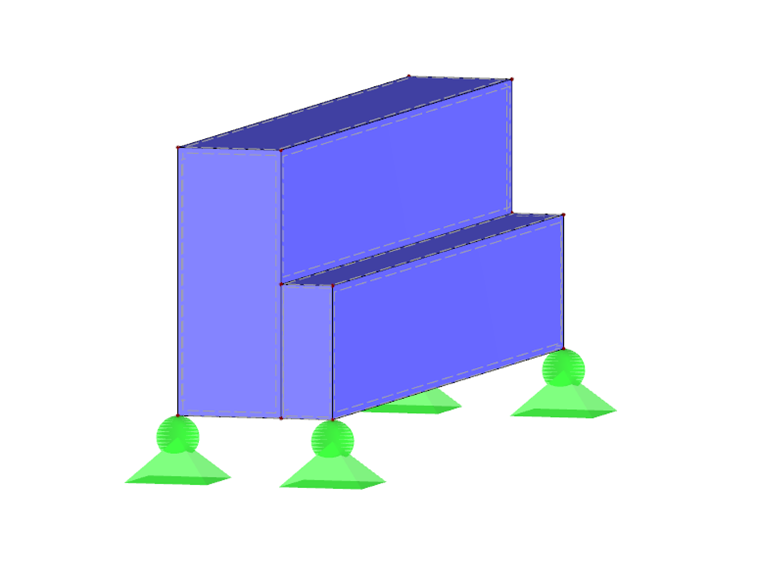

Sąsiednie bryły
Sąsiednie bryły

Podczas modelowania należy w razie potrzeby podzielić powierzchnię boczną większego ciała stałego.
