RFEM 5 | Modellierung der aneinander angrenzenden Volumenkörper

Ich habe zwei Volumenkörper, die aneinander angrenzen, aber nicht deckungsgleich sind. Was ist bei der Modellierung zu beachten?

Antwort:

Zwei Volumenkörper, die aneinander angrenzen, teilen sich an den Kontaktstellen die gemeinsame Begrenzungsfläche. Abseits davon, also wo kein weiterer Volumenkörper angrenzt, sind die Berandungslinien der weiteren anschließenden Flächen definiert.

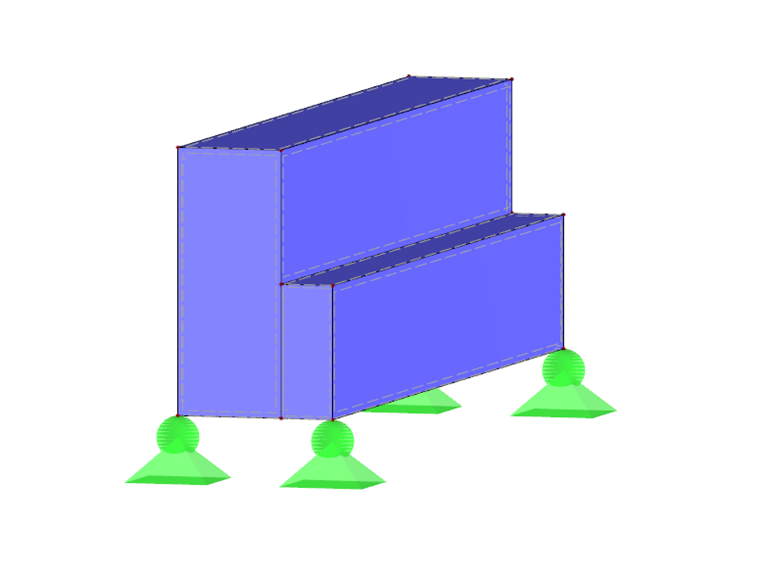

Angrenzende Volumenkörper
Angrenzende Volumenkörper

Bei der Modellierung ist die Seitenfläche des größeren Volumenkörpers ggf. zu teilen.
