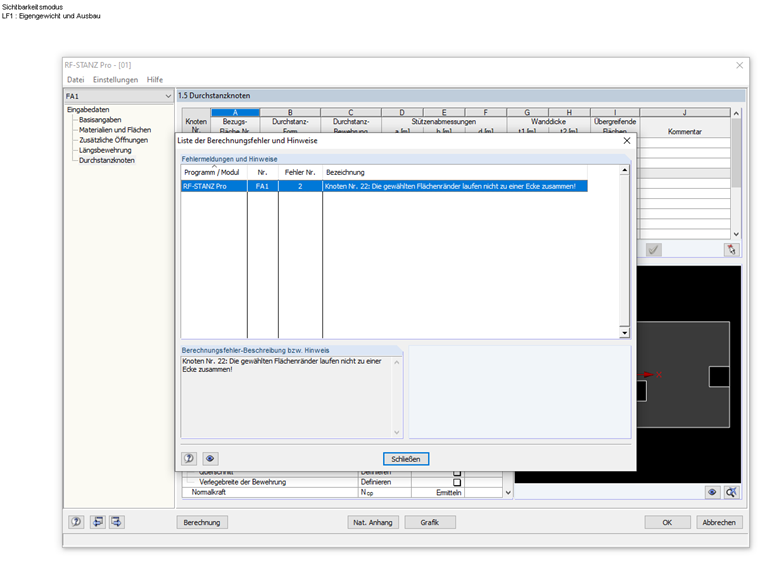

Program nie zawsze jest w stanie automatycznie znaleźć położenie węzła na przebicie lub najbliższej krawędzi. W tym kontekście pojawia się powyższy komunikat o błędzie.

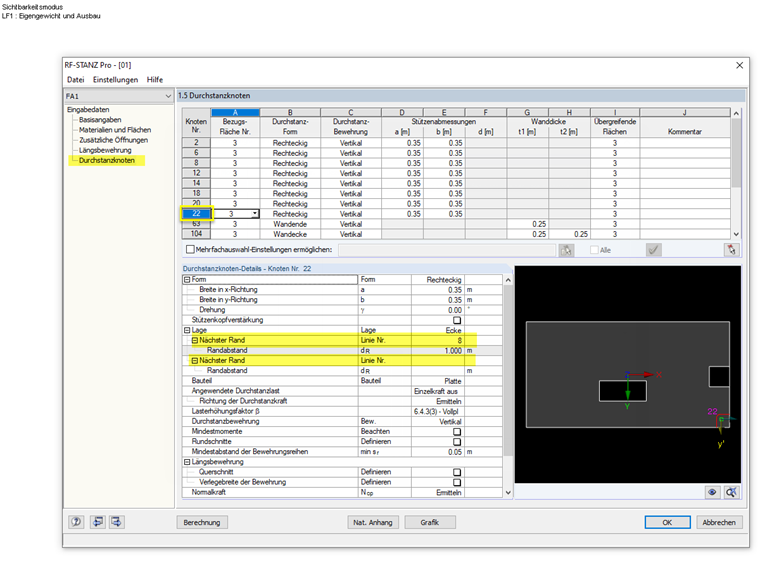

Problem ten można rozwiązać poprzez ręczne zdefiniowanie krawędzi w danym węźle.
