Pytanie

Jak mogę zmienić widoczność zdefiniowaną przez użytkownika?


Odpowiedź:

Obiekty można włączać do już istniejących widoczności. Z trybu widoczności można wyjść za pomocą menu "Widok" → "Widoczność" → "Anulować tryb widoczności" lub odpowiedniego przycisku. Teraz należy wybrać obiekty, które mają zostać dodane.

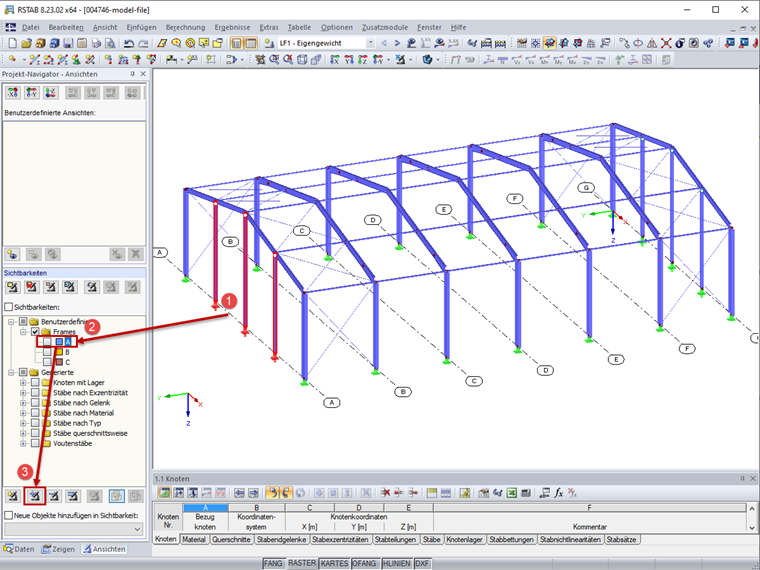

W nawigatorze Widoki na liście „Zdefiniowane przez użytkownika” należy kliknąć zdefiniowaną przez użytkownika widoczność, która ma zostać zmieniona. Uaktywnia to przycisk, który umożliwia zintegrowanie wybranych obiektów z widocznością zdefiniowaną przez użytkownika (Rysunek 01).

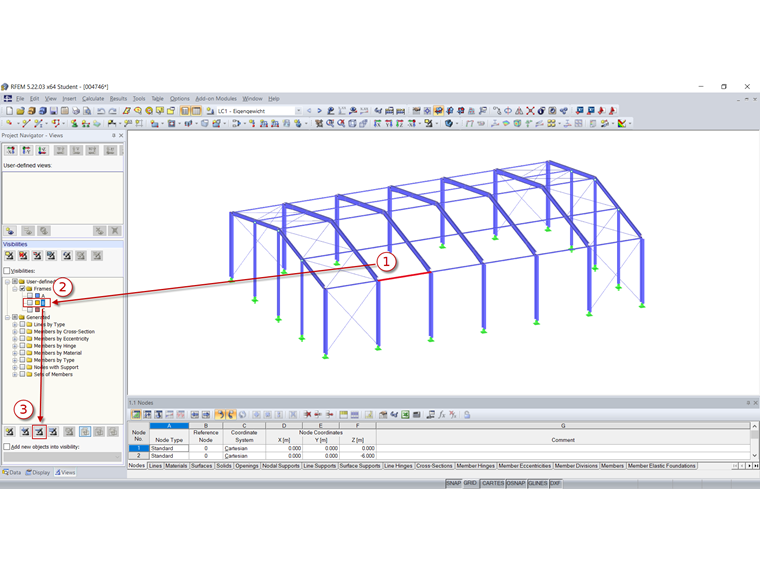

Podobnie, można użyć przycisku "Usuń wybrane obiekty z widoczności wybranej przez użytkownika", aby usunąć wybrane obiekty z widoczności zdefiniowanej przez użytkownika (rysunek 02).

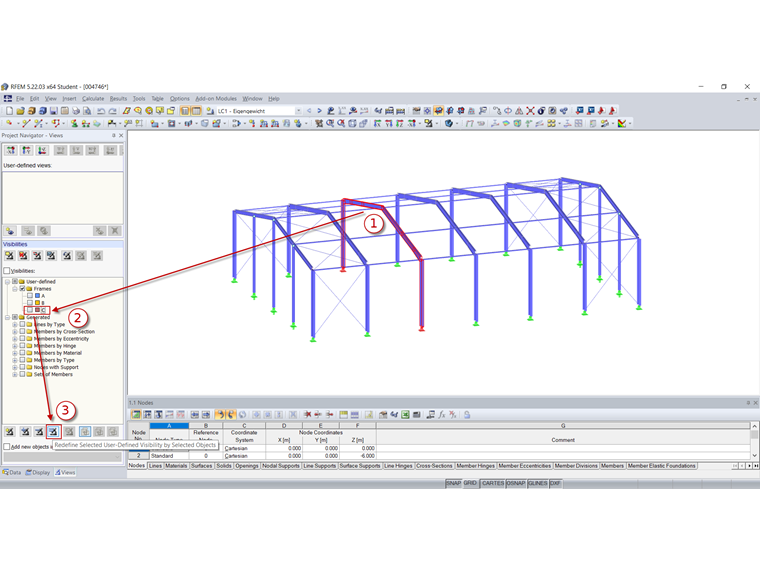

Po kliknięciu przycisku „Zdefiniuj ponownie widoczność wybraną przez użytkownika według wybranych obiektów” obiekty dostępne w zaznaczonej widoczności w nawigatorze Widoki poprzez zaznaczenie ich w oknie roboczym (rys. 03). Pozwala to na ponowne zdefiniowanie istniejących widoczności z zachowaniem niezmienionej nazwy.

Film pokazuje, jak dodać kolejne pręty do widoczności zdefiniowanej przez użytkownika "A". Następnie pręt jest usuwany z widoczności zdefiniowanej przez użytkownika „B”. Na koniec, zdefiniowana przez użytkownika widoczność "C" jest ponownie definiowana przez wybrane obiekty.
