Pytanie

Jak wyświetlić wartości odkształceń poszczególnych węzłów pośrednich na prętach?


Odpowiedź:

W pierwszej kolejności zaleca się użyć funkcji "Połączyć linie/pręty", aby rozdzielić pręty od siebie w węzłach pośrednich. Są one nadal połączone.

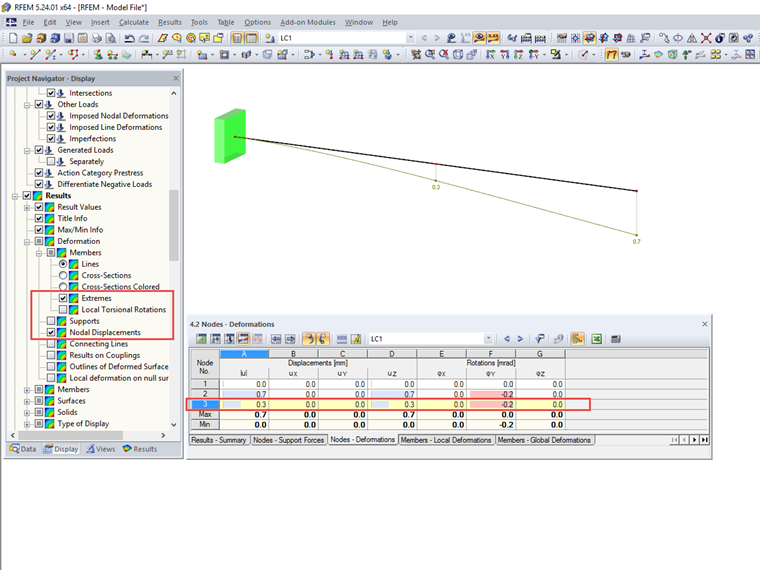

Następnie w pozycji „Wyniki” w nawigatorze Wyświetlić należy aktywować „Przemieszczenia węzłowe” i „Ekstrema”, patrz rysunek.

Ponadto w tabeli można wyświetlić wartości odkształceń.
