Czy program wykorzystuje różne wartości modułu sprężystości dla różnych temperatur? Jak to aktywować?

Odpowiedź

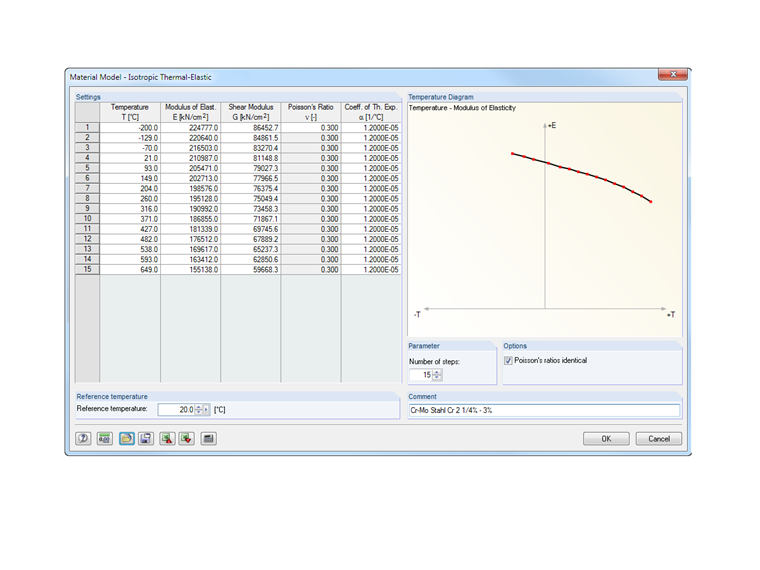

Właściwości naprężeniowe i odkształceniowe sprężystego materiału izotropowego zależne od temperatury można zdefiniować na wykresie lub zaimportować z aplikacji [Excel]. Te parametry materiałowe są uwzględniane w przypadku elementów prętowych i powierzchniowych obciążonych termicznie (zmiana lub różnica temperatur).

Temperatura odniesienia określa sztywności dla prętów i powierzchni, które nie są obciążone termicznie. Na przykład, jeżeli zostanie ustawiona temperatura odniesienia wynosząca 300 ° C, zredukowany moduł sprężystości w tym punkcie krzywej temperatury zostanie zastosowany do wszystkich prętów i powierzchni.

W sekcji okna dialogowego Opcje można określić, czy stosunki odkształcenia poprzecznego stosowane do całego wykresu temperatury są identyczne. Usunięcie zaznaczenia w polu wyboru umożliwia wprowadzenie danych w kolumnie Współczynnik Poissona.

Użytkownik musi samodzielnie wybrać wykres temperatury/modułu.

Słowa kluczowe

Materiał Izotropowy sprężysty Temperatura Wykres Moduł sprężystości
