Používá program různé hodnoty modulu pružnosti pro různé teploty? Jak toto mohu aktivovat?

Odpověď

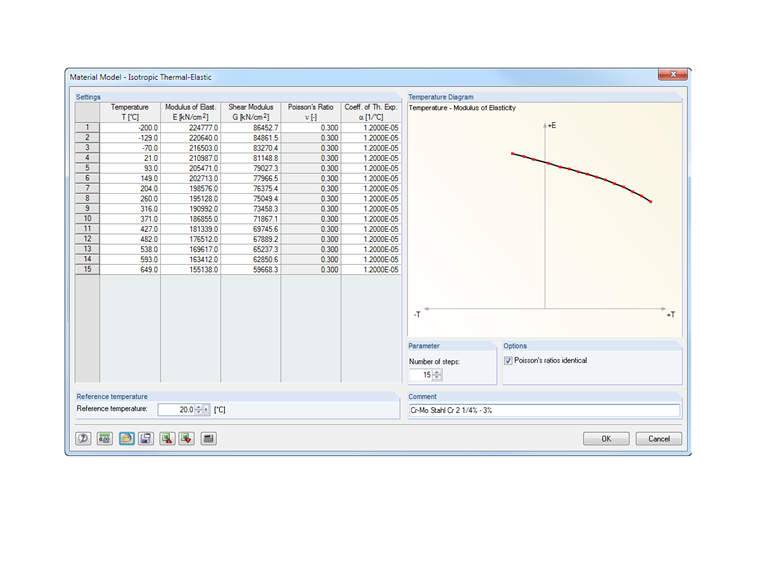

Vztah mezi napětím a poměrným přetvořením u pružného izotropního materiálu v závislosti na teplotě můžeme zadat v pracovním diagramu nebo také importovat ze souboru ve formátu [Excel]. Dané materiálové parametry se zohlední u tepelně namáhaných prutových a plošných prvků (namáhání rovnoměrnou nebo nerovnoměrnou teplotou).

Hodnota v poli Referenční teplota určuje tuhost u prutů a ploch, které nejsou vystaveny žádnému teplotnímu zatížení. Pokud je například nastavena referenční teplota 300 °C, aplikuje se redukovaný modul pružnosti tohoto bodu teplotní křivky na všechny pruty a plochy.

V sekci Možnosti můžeme rozhodnout, jestli se mají v celém teplotním diagramu uvažovat identické Poissonovy součinitele. Pokud příslušné políčko nezaškrtneme, zpřístupní se sloupec Poissonův součinitel v tabulce a uživatel bude moci zadat požadované hodnoty.

Diagram Teplota/Modul musíte vybrat a definovat sami.

Klíčová slova

Materiál Pružný izotropní Teplota Diagram Modul pružnosti
