Odpowiedź:
Mimośród wywołuje efekt ramy, dlatego momenty podporowe występują w narożach ramy.
W przypadku odpowiedniego przyporządkowania zwolnień na końcach do pręta momenty podporowe nie powinny już występować (patrz rysunek).
Pytanie

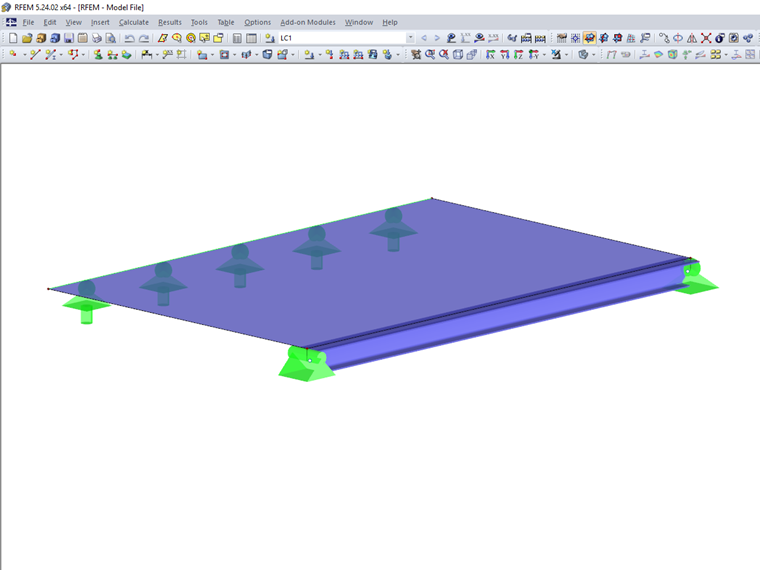

Dlaczego otrzymuję niewielkie momenty podporowe dla belki jednoprzęsłowej? Do belki jednoprzęsłowej przypisany jest mimośród.
