Odpověď:
Excentricita má rámový účinek, proto se podporové momenty vyskytují v rámovém rohu.

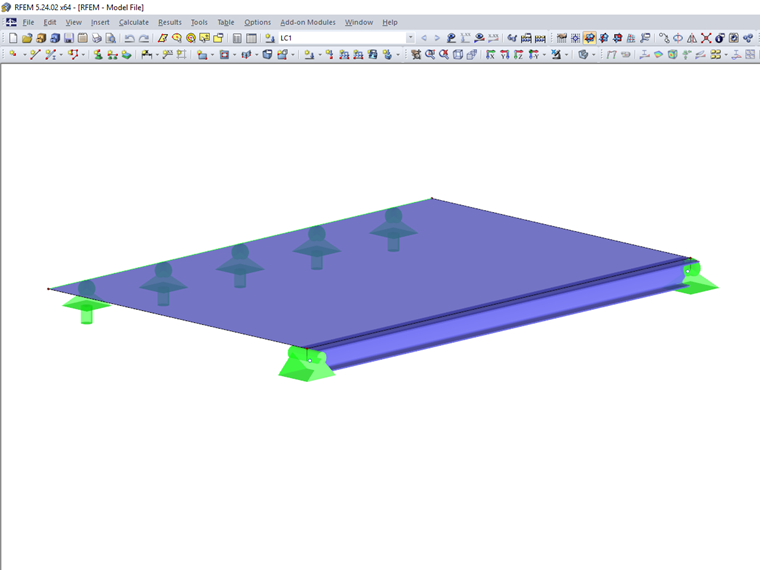

Pokud jsou prutu odpovídajícím způsobem přiřazené klouby na koncích, neměly by se již vyskytovat žádné podporové momenty (viz obrázek).
Dotaz
Proč dostávám pro prostý nosník malé podporové momenty? Prostému nosníku je přiřazena excentricita.
