Pytanie

Podczas definiowania materiału otrzymuję Ostrzeżenie nr 1136 i nie mogę kontynuować pracy. Jak mogę zapobiec takiemu ostrzeżeniu?

Odpowiedź:

Ostrzeżenie nr 1136 („Podczas obliczania nieliniowości materiałowej materiał o malejącej gałęzi wykresu można obliczyć tylko z jednym przyrostem obciążenia.”) odnosi się do wpisów w globalnych parametrach obliczeń.

FAQ

FAQ 004898 | Podczas definiowania materiału otrzymuję ostrzeżenie nr 1136 i nie mogę kontynuować pracy ...

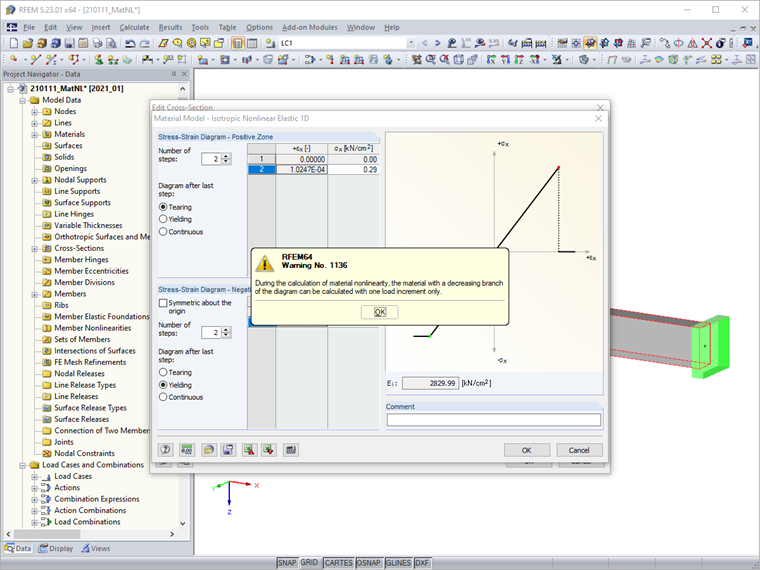

komunikat ostrzegawczy

W naszym przykładowym pliku liczba przyrostów obciążenia została globalnie ustawiona na 10 dla przypadków obciążeń i kombinacji obciążeń:

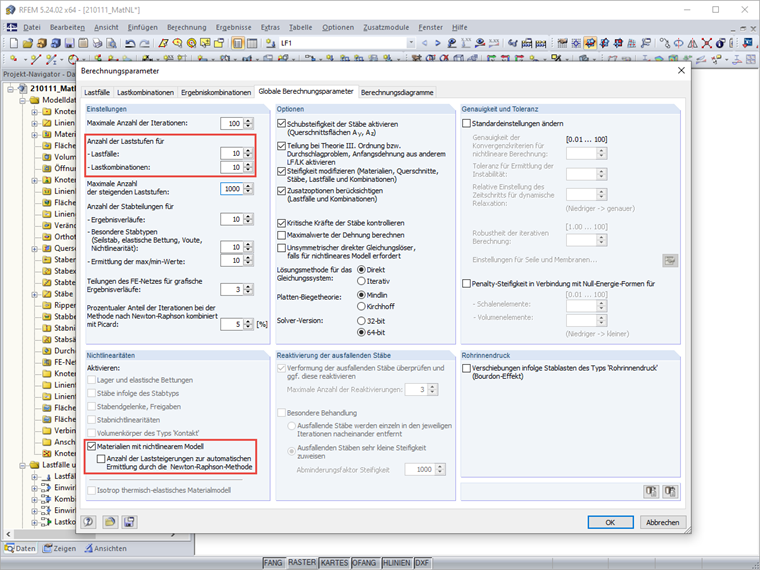

Parametry obliczeń - ustawienia

W przypadku tego materiału można oczekiwać tylko jednego przyrostu obciążenia. W przypadku zmiany liczby stopni obciążeń dla przypadków obciążeń i kombinacji obciążeń globalnie na 1 można zdefiniować materiał:

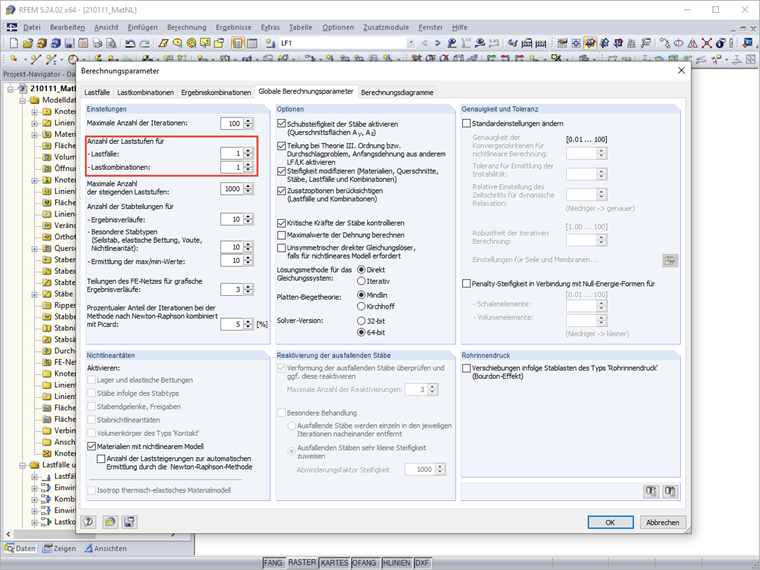

Parametry obliczeń - Jeden przyrost obciążenia
