Frage

Bei der Definition meines Materials erhalte ich die Warnung 1136 und kann nicht weiterarbeiten. Wie kann ich diese Warnung unterbinden?

Antwort:

Die Warnung 1136 ("Bei einem fallenden Graphen im Spannungs-Dehungs-Diagramm kann nur mit einer Laststeigerung gerechnet werden. Bitte ändern Sie die Laststeigerungen in den Berechnungsparametern") verweist auf die Eingaben in den globalen Berechnungsparametern.

FAQ

FAQ 004898 | Bei der Definition meines Materials erhalte ich die Warnung 1136 und kann nicht weit...

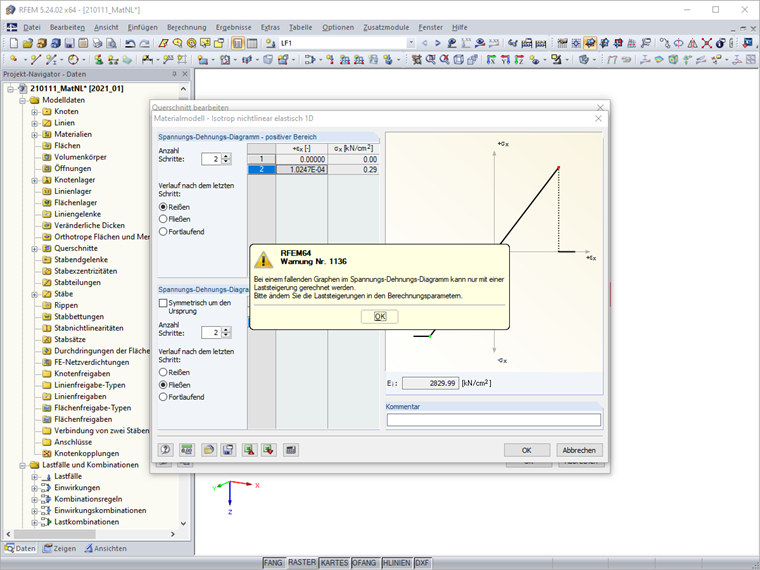

Warnmeldung

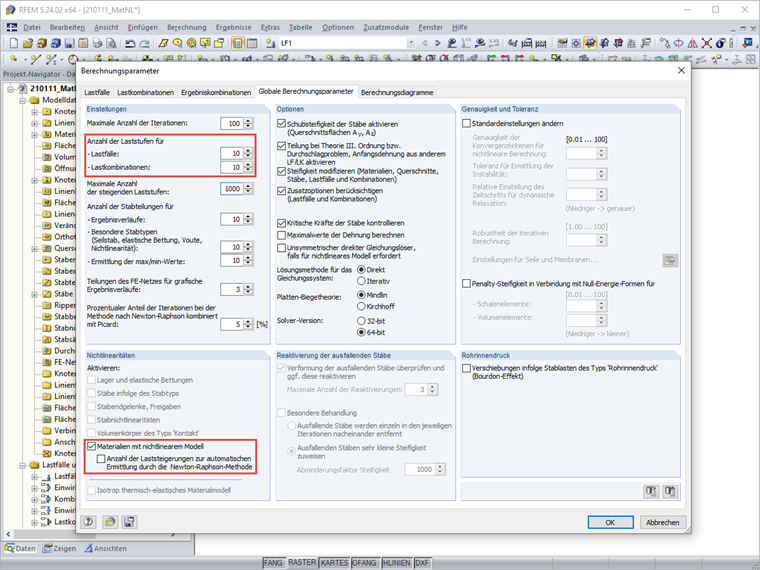

Die Anzahl der Laststufen wurde in unserer Beispieldatei für Lastfälle und Lastkombinationen global auf 10 festgelegt:

Berechnungsparameter - Einstellungen

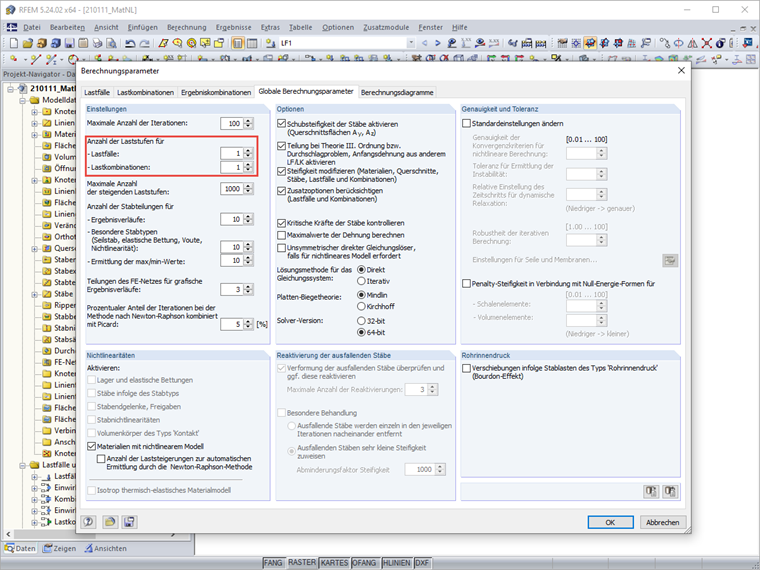

Für dieses Material kann nur mit einer Laststeigerung gerechnet werden. Wenn Sie die Anzahl der Laststufen für Lastfälle und Lastkombinationen global auf 1 anpassen, können Sie Ihr Material definieren:

Berechnungsparameter - eine Laststufe
