Pytanie

Dlaczego położenie pionowe pręta wynikowego w moim modelu nie ma wpływu na moment zginający M_y pręta?

Odpowiedź:

Zmiana położenia pionowego lub mimośrodu ma wpływ na moment zginający M_y tylko wtedy, gdy na model działają inne siły, które są zawarte w tym momencie, takie jak siła osiowa w poniższym przykładzie.

Płyta podparta jako belka jednoprzęsłowa jest na rysunku obciążona tylko pionowo z lewej strony. Momenty zginające dla wynikowych prętów umieszczonych nad i pod płytą nie różnią się.

Po prawej stronie płyta jest dodatkowo obciążona siłą osiową. Dlatego pręty wynikowe uzyskują dodatkowe momenty ujemne lub dodatnie. Mimośród działa jak ramię dźwigni.

[LinkToImage01]

FAQ

[EN] FAQ 004960 | Dlaczego położenie pionowe pręta wynikowego w moim modelu nie ma wpływu ...

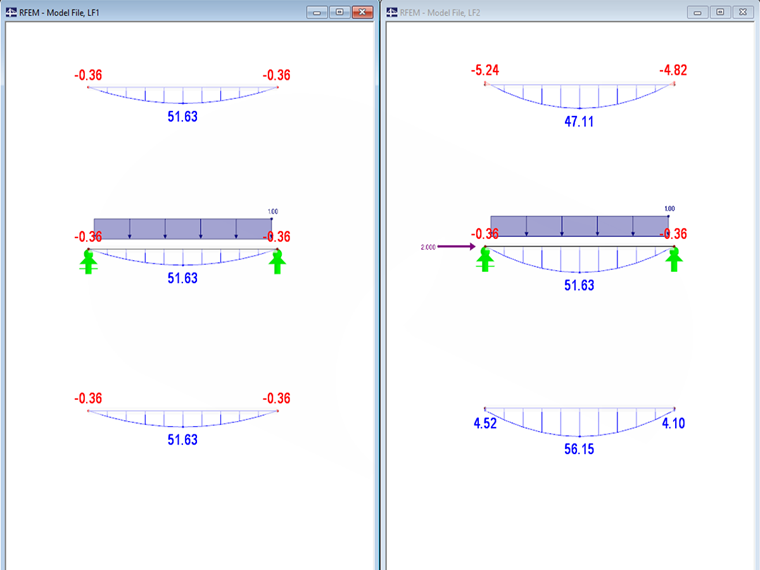

lewy Belka jednoprzęsłowa bez siły osiowej; Po prawej: Belka jednoprzęsłowa z siłą osiową
